Lichtmaschine Stator Regler Dichtung für SYM GTS 250 E3 EVO GTS300 EFI 2007-2011

English

18-Pole Magneto Coil Stator + Voltage Regulator + Gasket Assy For SYM GTS 250 300 - 31120-HMC-000

Features:
Kit include Stator, Regulator Rectifier and gasket.
Meet or exceeds the OEM quality, direct replacement to your original unit.
Perfect fit and ready to install.
Always use a sealant to mount the cable gland joint.
Instruction is NOT included.

ATTENTION:
One of the most common reasons a stator breaks down is due to a broken regulator, which burns the stator in no time.
Therefore we highly recommend you to switch both parts.
Technically modified stators are excluded from exchange.
This regulator is not suitable for lithium-ion batteries! The battery or other electric parts can be damaged!

Specifications:
Condition: Aftermarket 100% Brand New
Type: Stator and Regulator Kit

other specification:

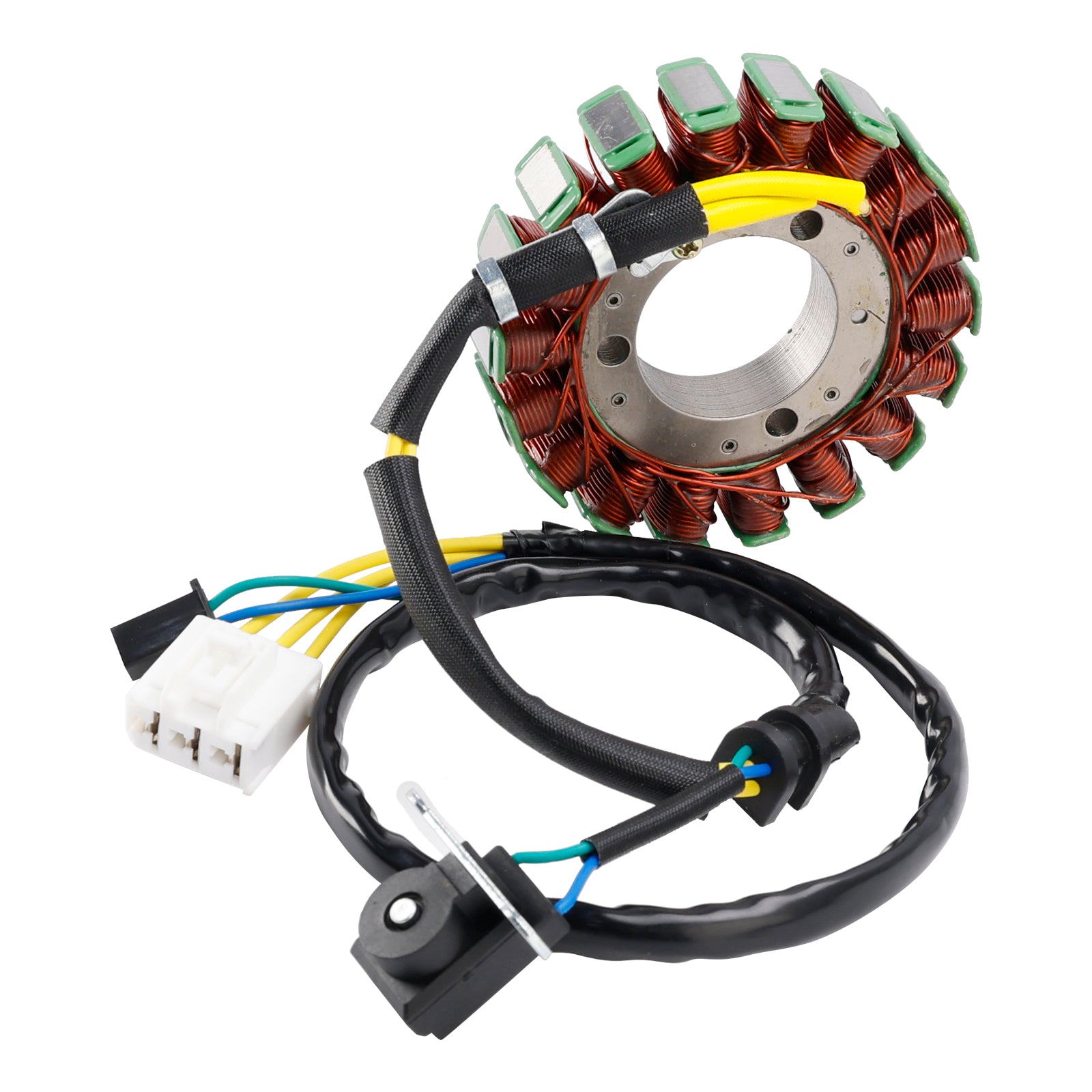

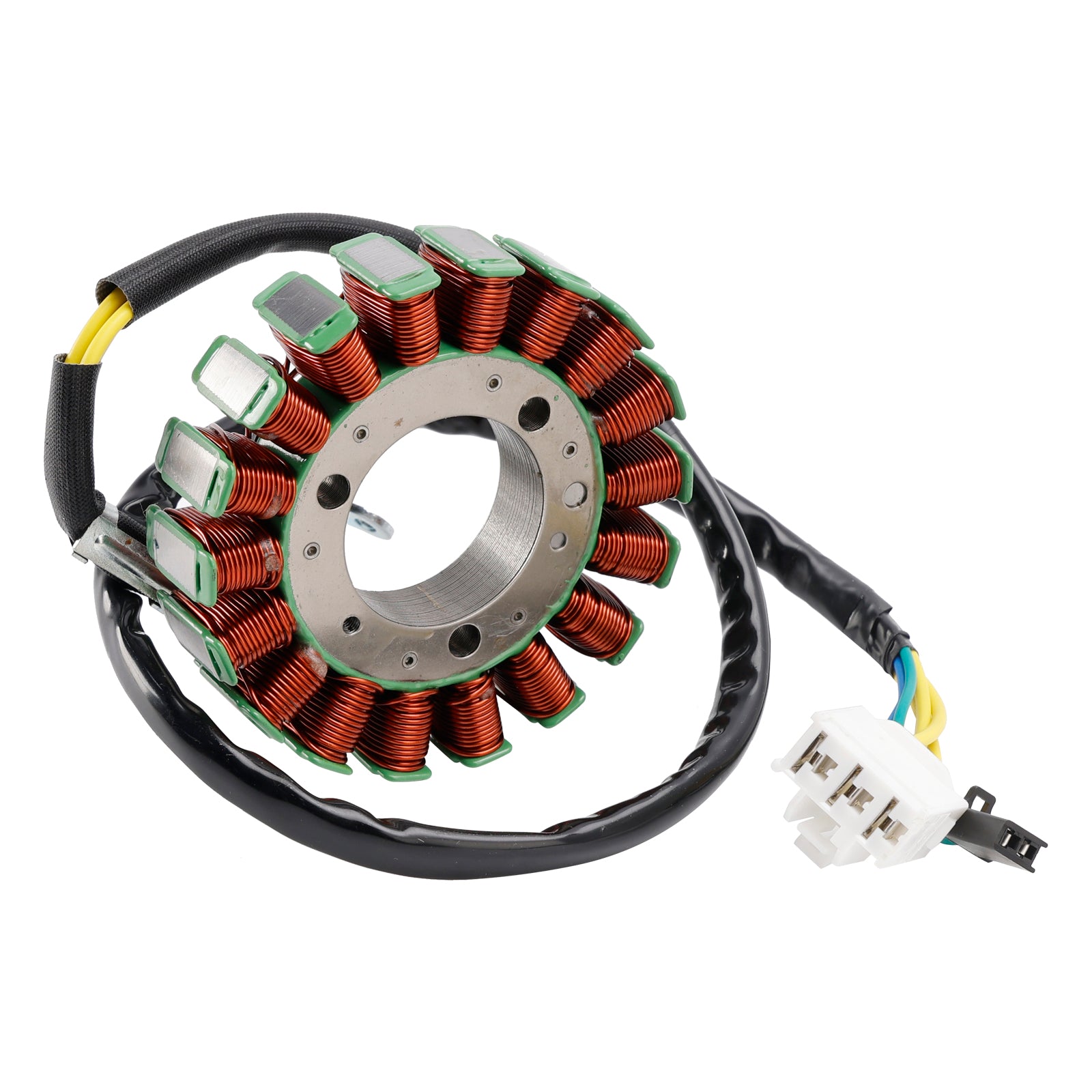

Stator
Number of wires: 5
Number of plugs: 2

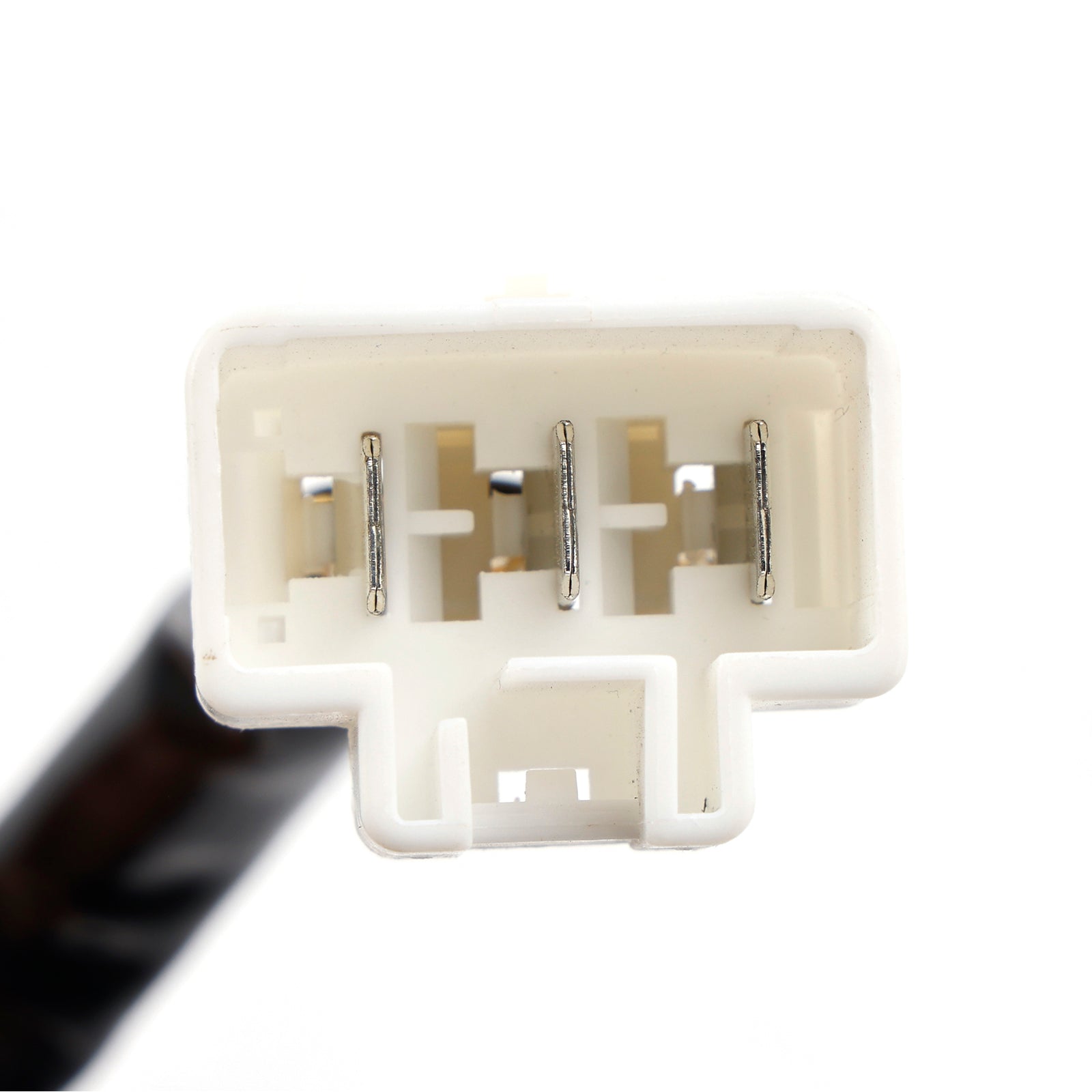

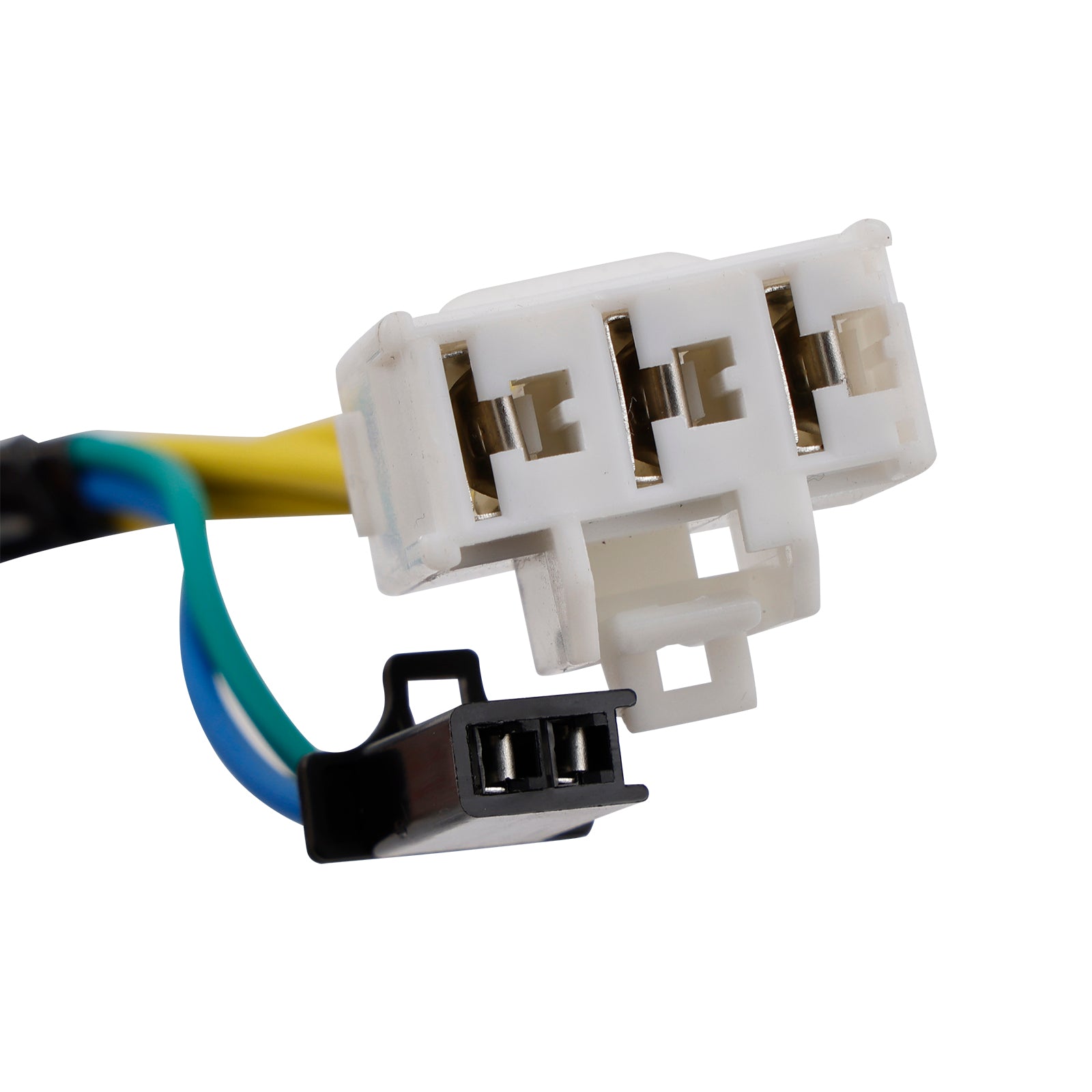

Number of pins: 2 + 3
Number of fixation holes: 3
Number of poles: 18

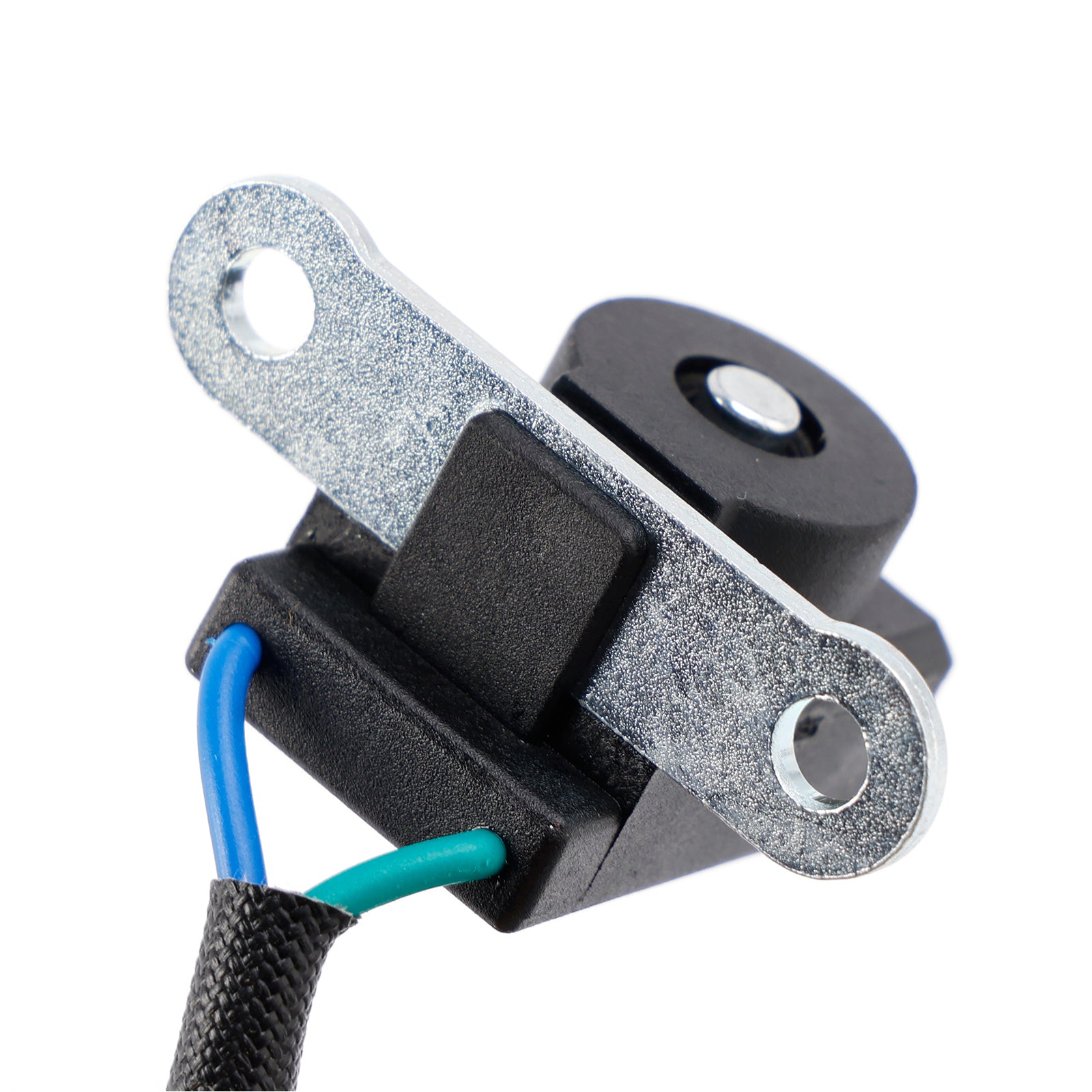

Pick up pulsar coil included.

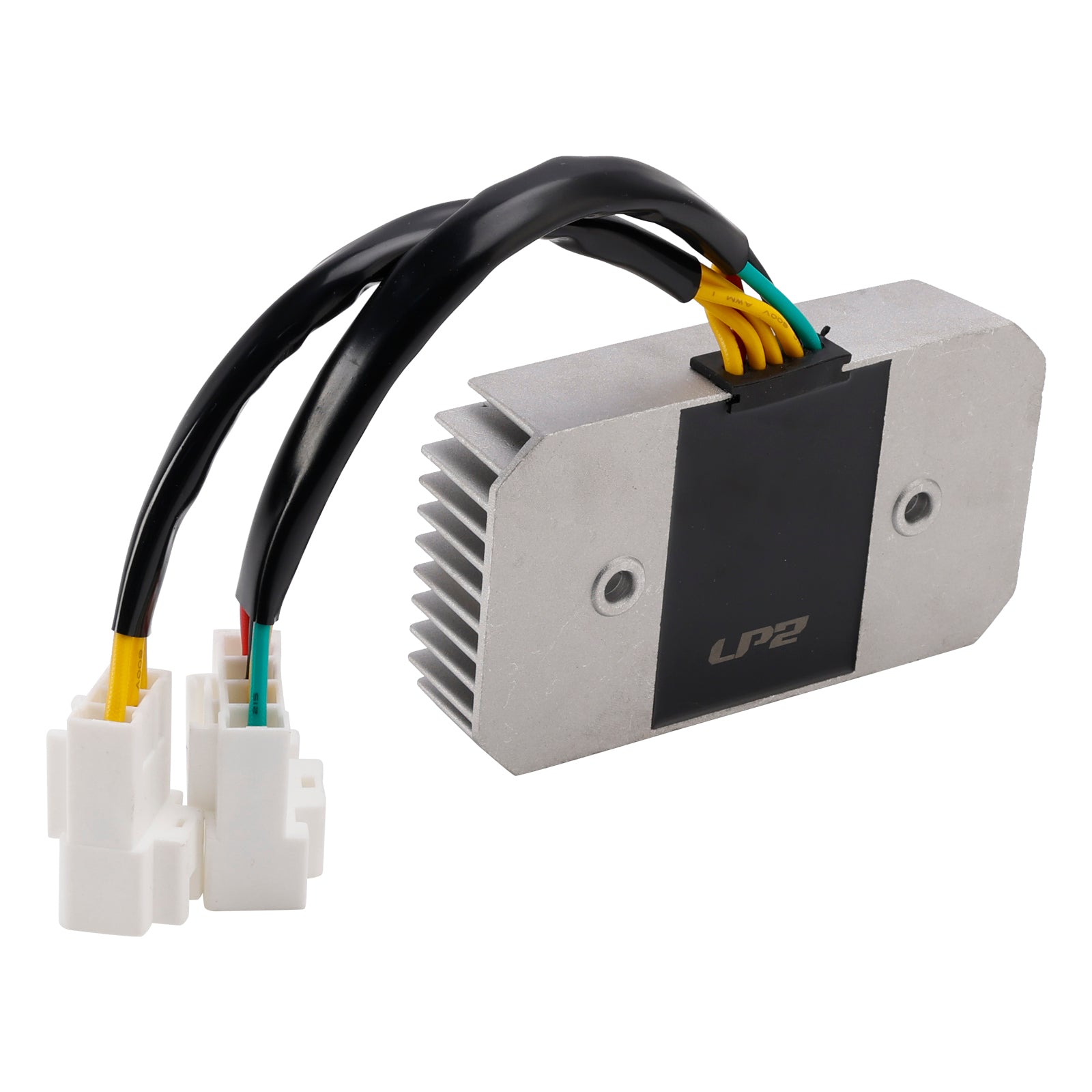

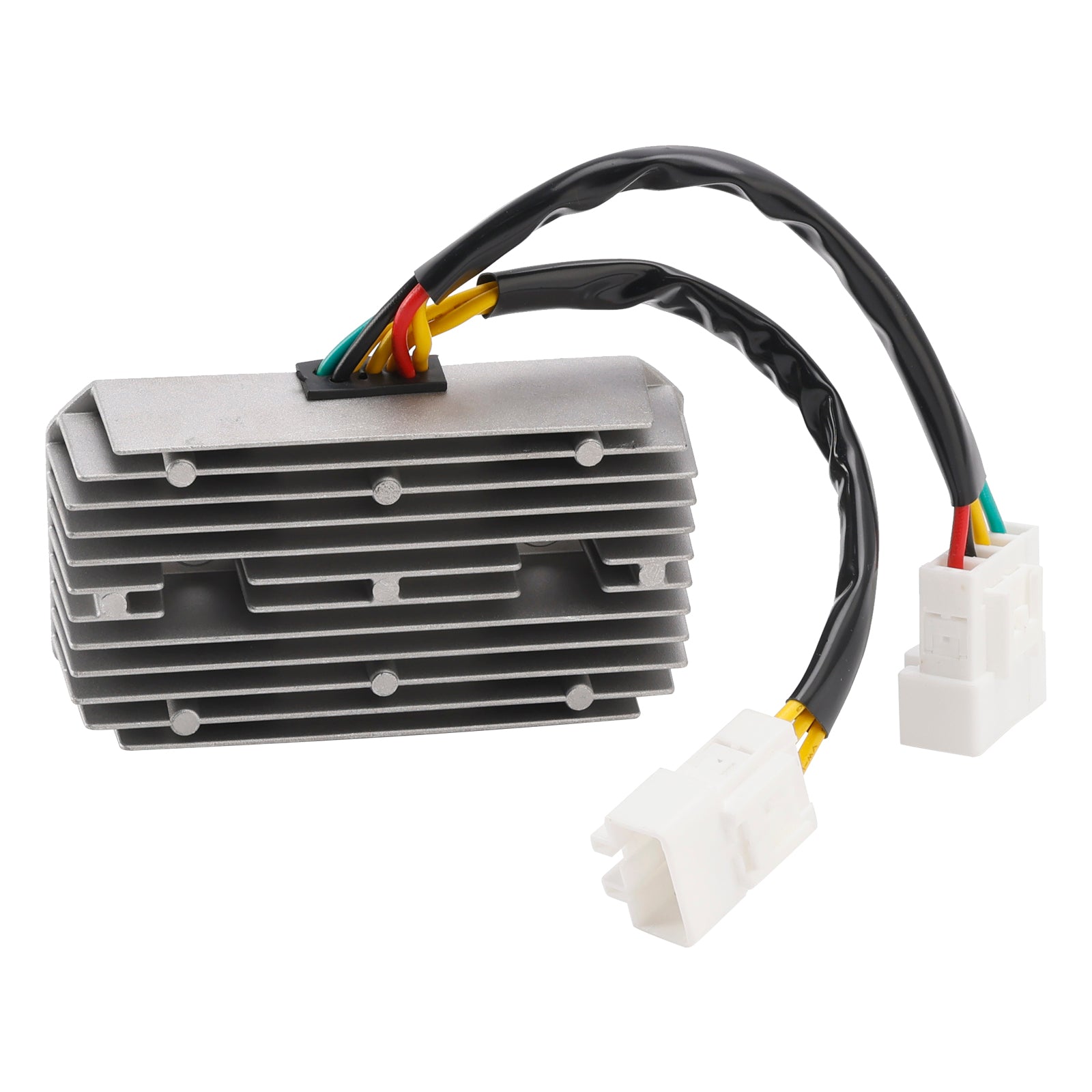

Regulator
Number of wires: 7
Number of plugs: 2

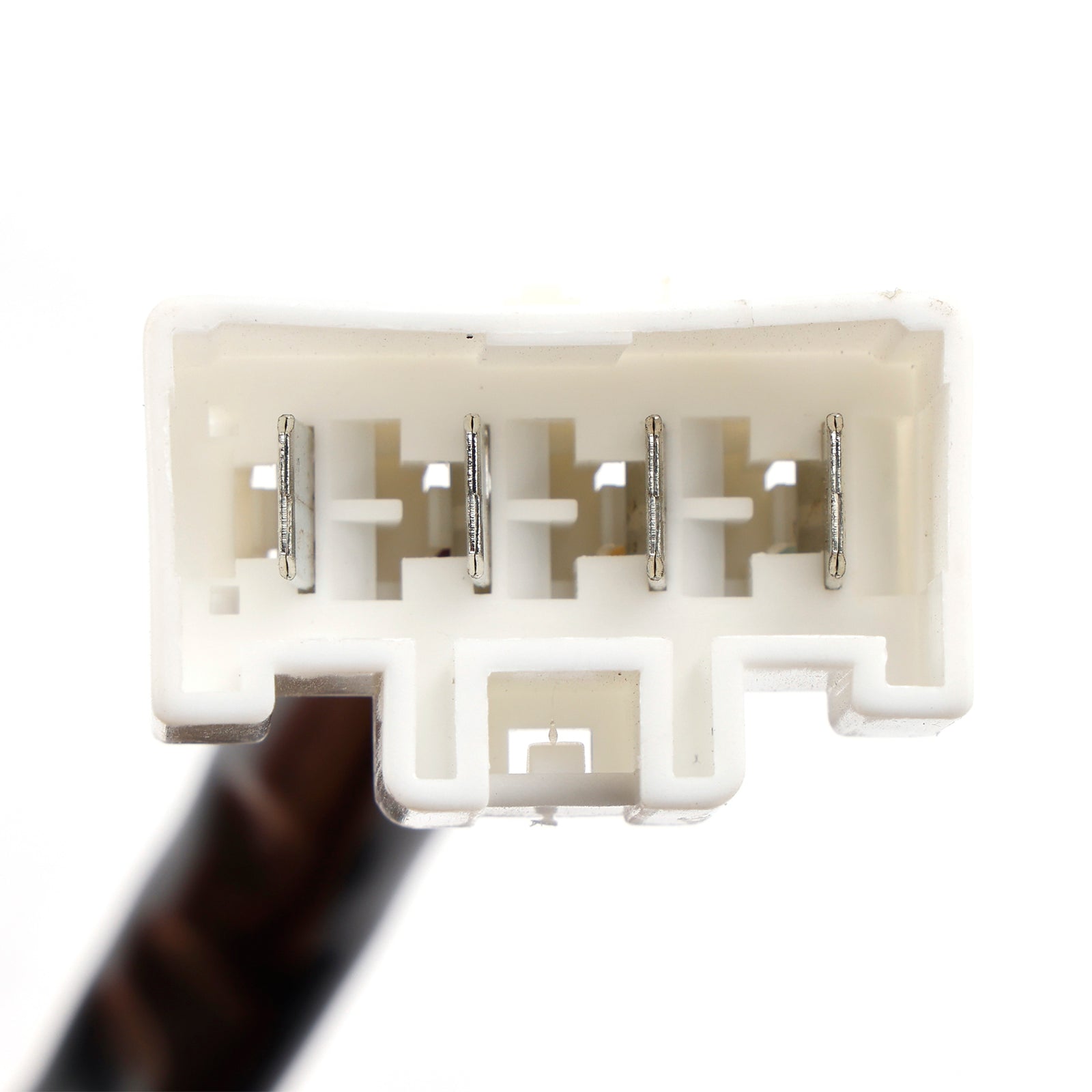

Number of pins: 4 + 3

Please compare the number of pins and plugs with the old part before purchasing.

Replacement Part Number:
Stator Assy : 31120-HMA-000, 31120-HMC-000
Rectifier, regulator : 31600-HMA-000,31600-HMA-010,31600-HMA-020
Gasket, generator cover : 11394-HMA-000, 11394-HMA-002

(Always compare part numbers to your parts schematics and cross reference appropriately.)

Fits Make/Model/Year:
Fit for SYM GTS250 EURO 2 (LM25W-6) (K5-K6) 2005-2006
Fit for SYM GTS250 EURO 3 (LM25W1-6) (K7-K8) 2007-2008
Fit for SYM GTS250 EURO 3 (LM25W1-F) (K7-K8) 2007-2008
Fit for SYM GTS250 EURO 3 (LM25W1-P) (K7-K8) 2007-2008
Fit for SYM GTS250 EVO (LM25W5-6) (K9-L0) 2009-2010
Fit for SYM GTS250 EVO (LM25W5-P) (K9-L0) 2009-2010
Fit for SYM GTS250 EURO3 (LM25W1-P) (L4) 2014
Fit for SYM GTS300 EFI (LM30W-6) (K9-L0) 2009
Fit for SYM GTS300 EFI (LM30W-6) (L0-L1) 2010-2011

(Compatibility Chart is for reference ONLY!!!)
(Please Compare with Your faulty unit and the image we provided to Decide Fitment)

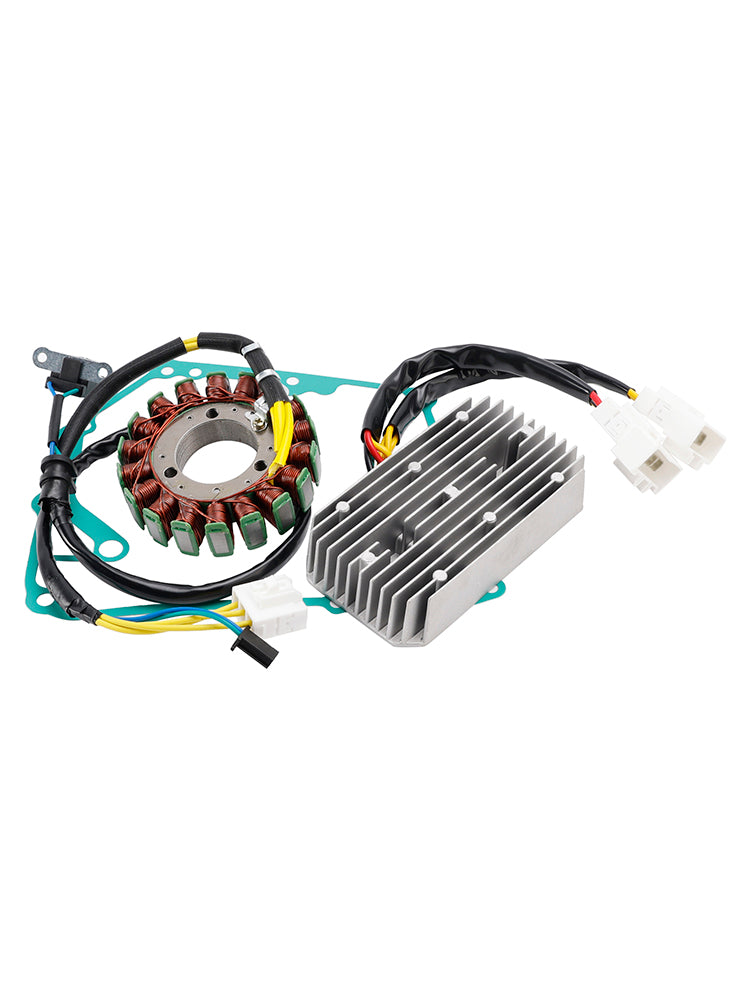

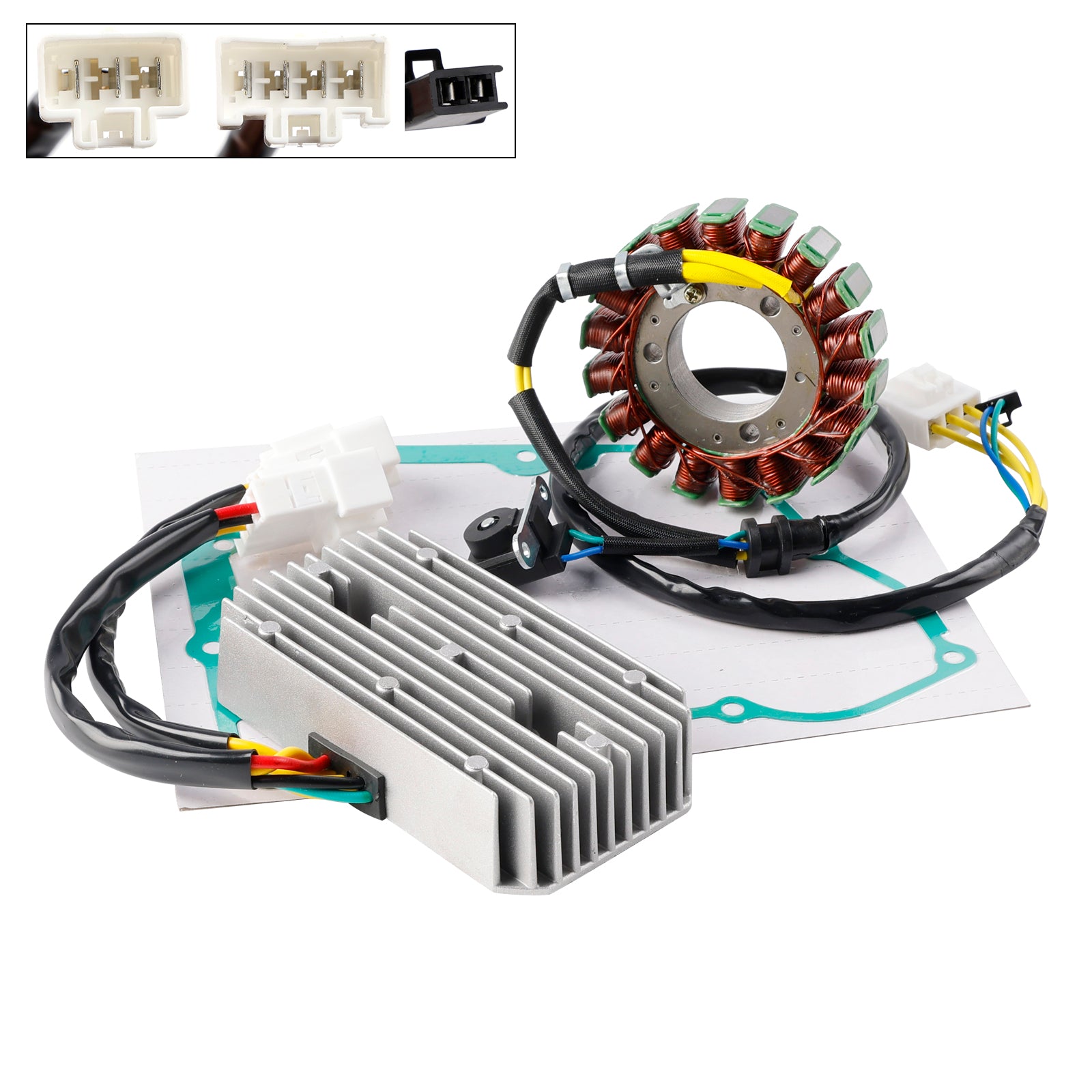

Package Includes:
1 x 18-Pole Generator Stator
1 x 7-Wire Voltage Regulator

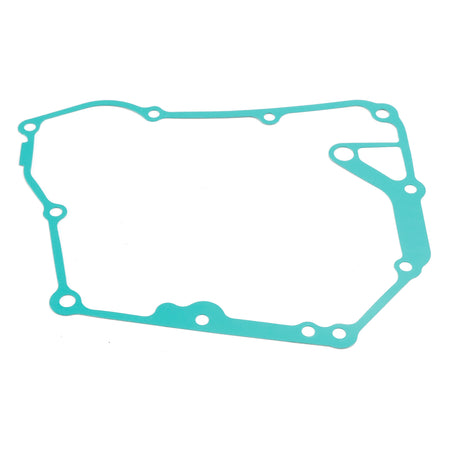

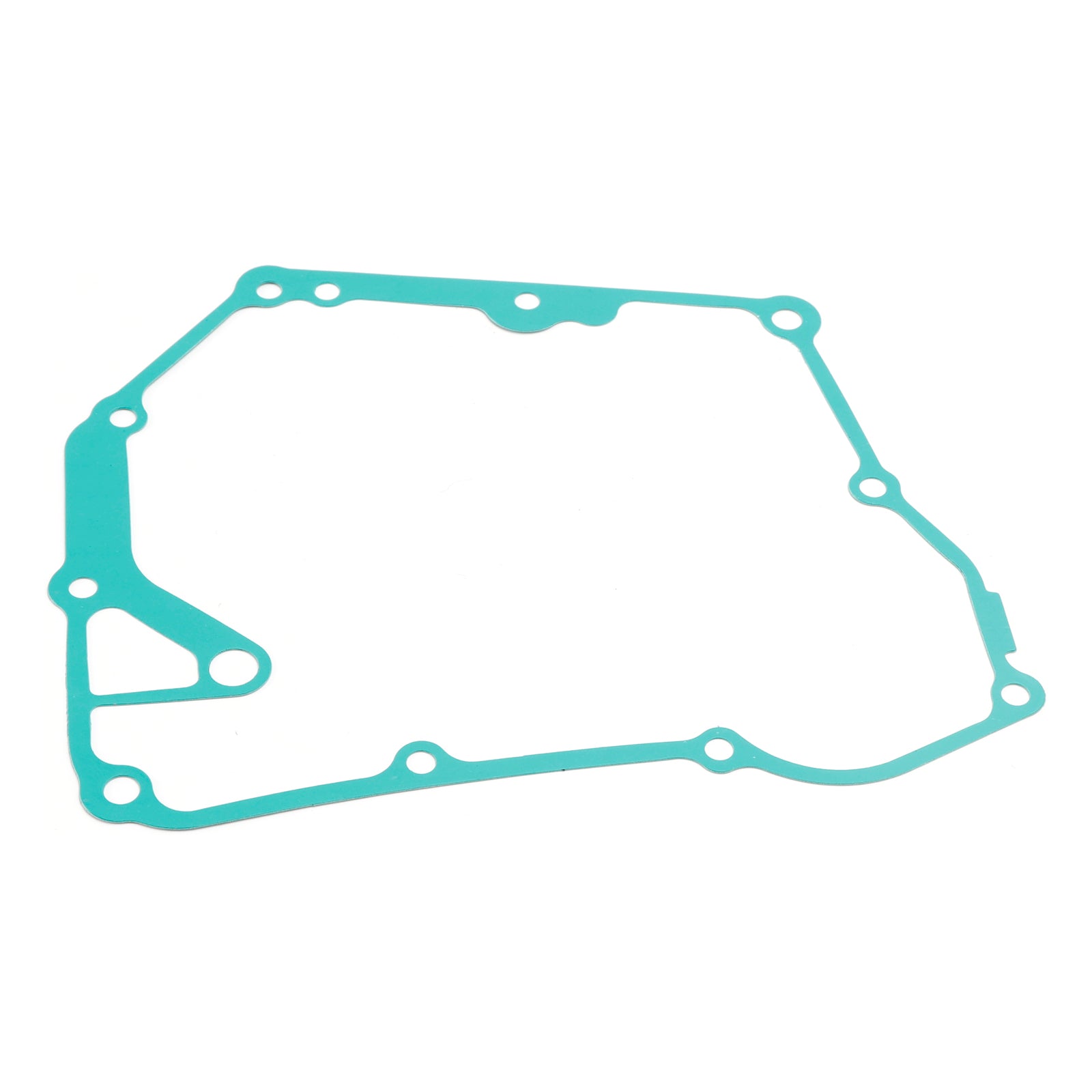

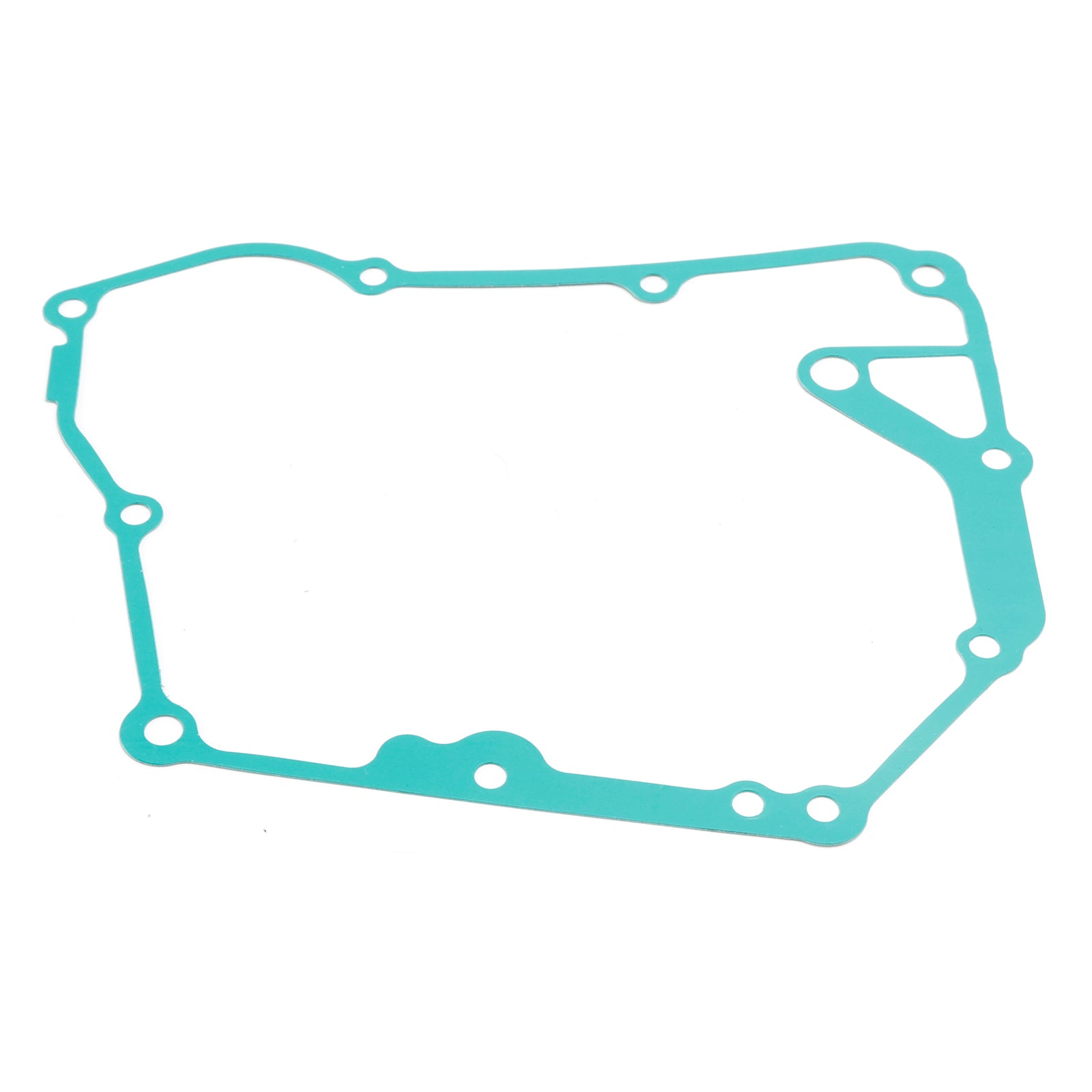

1 x Crankcase Gasket

(Comes exactly as pictured.)

Note:
Before installing your new stator regulator rectifier;

Check the AC output of the stator.
Replace any burned or corroded connectors on stator and regulator/rectifier.
Check and repair any melted wiring.
Use hi-temp dielectric grease on all connectors.
Our stator / regulator may use a different wire color code than your original.
All of the wires are installed in the correct order; please do not change any of the wiring configurations.
This stator is designed as a direct plug-in replacement and should be used as such.
When bolting stator in, always use locking compound.
If our stator includes a pickup coil, always make sure the air gap is correct upon installation.

You will get exactly what you see in pictures, if in doubt do not hesitate to compare our item to your original part.
The product on offer is an accessory or spare part and thus is not an original product of the vehicle manufacturer.
The name of the vehicle manufacturer is stated only as an indication of the determination of the product being offered as an accessory or spare part, to clarify, for which vehicle the product on offer fits.

Deutsch

18-pole-Magneto-Spulenstator + Spannungsregler + Dichtungs Assist für SYM GTS 250 300-31120-HMC-000

Merkmale:
Das Kit umfasst Stator, Reglergleichrichter und Dichtung.
Treffen Sie die OEM -Qualität und übertreffen Sie diese direkte Ersatz für Ihre ursprüngliche Einheit.
Perfekte Passform und installiert.
Verwenden Sie immer ein Dichtmittel, um die Kabelvergliederungsgelenk zu montieren.
Der Anweisungen ist nicht enthalten.

AUFMERKSAMKEIT:
Einer der häufigsten Gründe, warum ein Stator zusammenbricht, ist ein zerbrochener Regler, der den Stator in kürzester Zeit verbrennt.
Daher empfehlen wir Ihnen dringend, beide Teile zu wechseln.
Technisch modifizierte Statoren werden vom Austausch ausgeschlossen.
Dieser Regler ist nicht für Lithium-Ionen-Batterien geeignet! Die Batterie oder andere elektrische Teile können beschädigt werden!

Spezifikationen:
Zustand: Aftermarket 100% brandneu
Typ: Stator und Regler Kit

Andere Spezifikation:
Stator
Anzahl der Drähte: 5
Anzahl der Stecker: 2
Anzahl der Stifte: 2 + 3
Anzahl der Fixierungslöcher: 3
Anzahl der Pole: 18
Pulsar Spule enthalten.

Regler
Anzahl der Drähte: 7
Anzahl der Stecker: 2
Anzahl der Stifte: 4 + 3

Bitte vergleichen Sie die Anzahl der Stifte und Stecker vor dem Kauf mit dem alten Teil.

Teilenummer Ersatz:
Stator Assy: 31120-HMA-000, 31120-HMC-000
Gleichrichter, Regler: 31600-HMA-000,31600-HMA-010.31600-HMA-020
Dichtung, Generatorabdeckung: 11394-HMA-000, 11394-HMA-002

(Vergleichen Sie die Teilnummern immer mit Ihren Teilenschematik und überschreiten Sie die Referenz entsprechend.)

Anfälle machen/Modell/Jahr:
Passend für SYM GTS250 EURO 2 (LM25W-6) (K5-K6) 2005-2006
Passend für SYM GTS250 EURO 3 (LM25W1-6) (K7-K8) 2007-2008
Passend für SYM GTS250 EURO 3 (LM25W1-F) (K7-K8) 2007-2008
Passend für SYM GTS250 EURO 3 (LM25W1-P) (K7-K8) 2007-2008
Passend für SYM GTS250 EVO (LM25W5-6) (K9-L0) 2009-2010
Passend für SYM GTS250 EVO (LM25W5-P) (K9-L0) 2009-2010
Passend für SYM GTS250 EURO3 (LM25W1-P) (L4) 2014
Passend für SYM GTS300 EFI (LM30W-6) (K9-L0) 2009
Passend für SYM GTS300 EFI (LM30W-6) (L0-L1) 2010-2011

(Kompatibilitätsdiagramm dient nur als Referenz !!!)
(Bitte vergleichen Sie mit Ihrer fehlerhaften Einheit und dem Bild, das wir zur Entscheidung über die Ausstattung zur Verfügung gestellt haben.)

Paket enthält:
1 x 18-pole-Generatorstatator
1 x 7-Draht-Spannungsregler
1 x Kurbelgehäusedichtung

(Kommt genau wie abgebildet.)

Notiz:
Vor der Installation Ihres neuen Statorregler -Gleichrichters;

Überprüfen Sie den Wechselstromausgang des Stators.
Ersetzen Sie alle verbrannten oder korrodierten Anschlüsse am Stator und des Reglers/Gleichrichters.
Überprüfen und reparieren Sie alle geschmolzenen Verkabelungen.
Verwenden Sie Hi-Temp-Dielektrizitätsfett für alle Anschlüsse.
Unser Stator / Regler kann einen anderen Kabel -Farbcode verwenden als Ihr Original.
Alle Drähte sind in der richtigen Reihenfolge installiert. Bitte ändern Sie keine der Kabelkonfigurationen.
Dieser Stator ist als direkter Plug-in-Austausch konzipiert und sollte als solches verwendet werden.
Verwenden Sie beim Einstiegstator immer die Verriegelungsverbindung.
Wenn unser Stator eine Abholspule enthält, stellen Sie immer sicher, dass der Luftspalt bei der Installation korrekt ist.

Sie erhalten genau das, was Sie auf Bildern sehen, wenn Sie Zweifel haben, zögern Sie nicht, unseren Artikel mit Ihrem ursprünglichen Teil zu vergleichen.
Das angebotene Produkt ist ein Zubehör- oder Ersatzteil und daher kein ursprüngliches Produkt des Fahrzeugherstellers.
Der Name des Fahrzeugherstellers wird nur als Hinweis darauf angegeben, dass das Produkt als Zubehör oder Ersatzteil zur Klärung angeboten wird, für das das Fahrzeug das angebotene Produkt anpasst.

Garantie:

Rückgabe: Kunden haben das Recht, innerhalb von 60 Tagen nach Erhalt des Produkts eine Rückgabe zu beantragen.

24-Stunden-Expertenunterstützung: Wir lösen Ihre Installations- und Produktprobleme.
