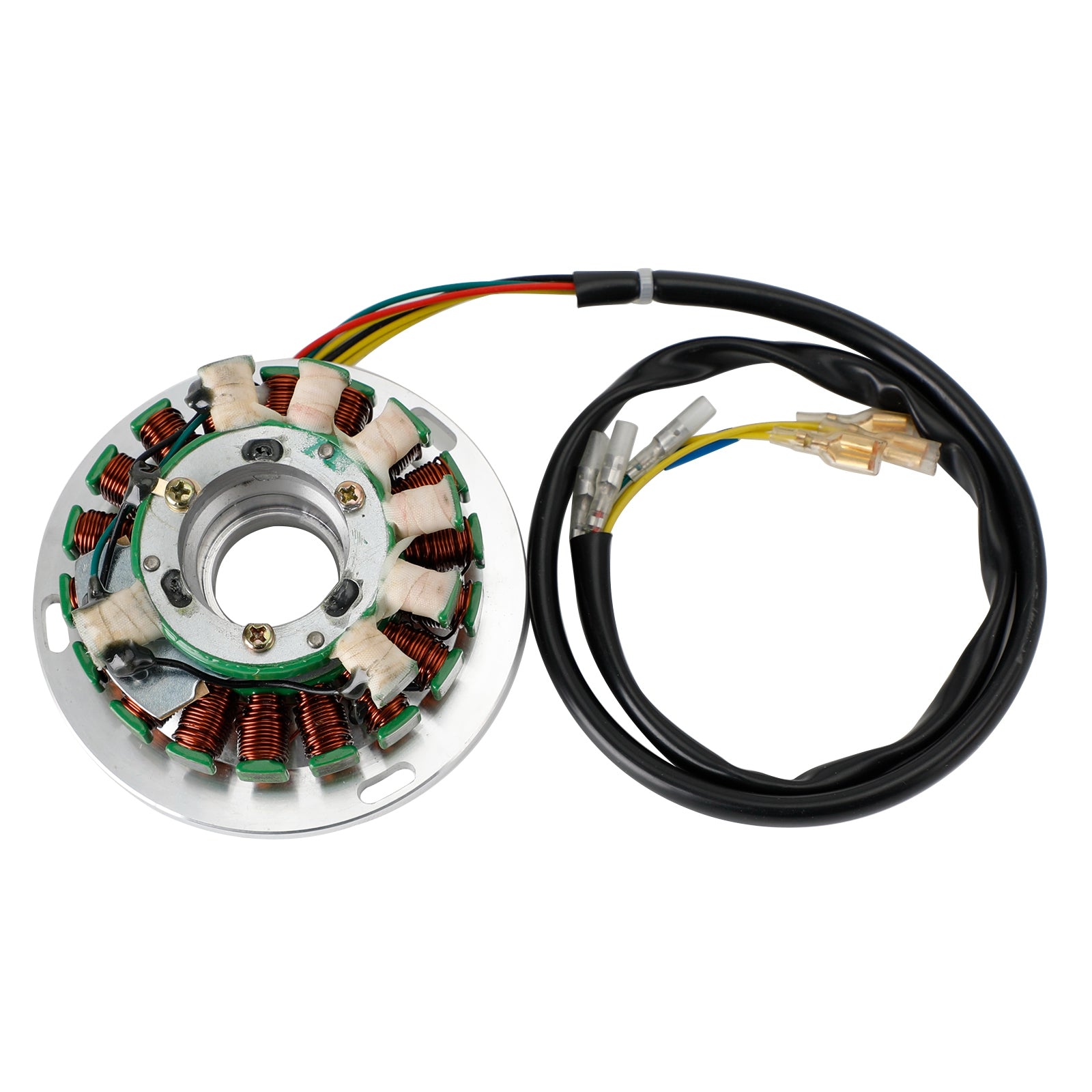

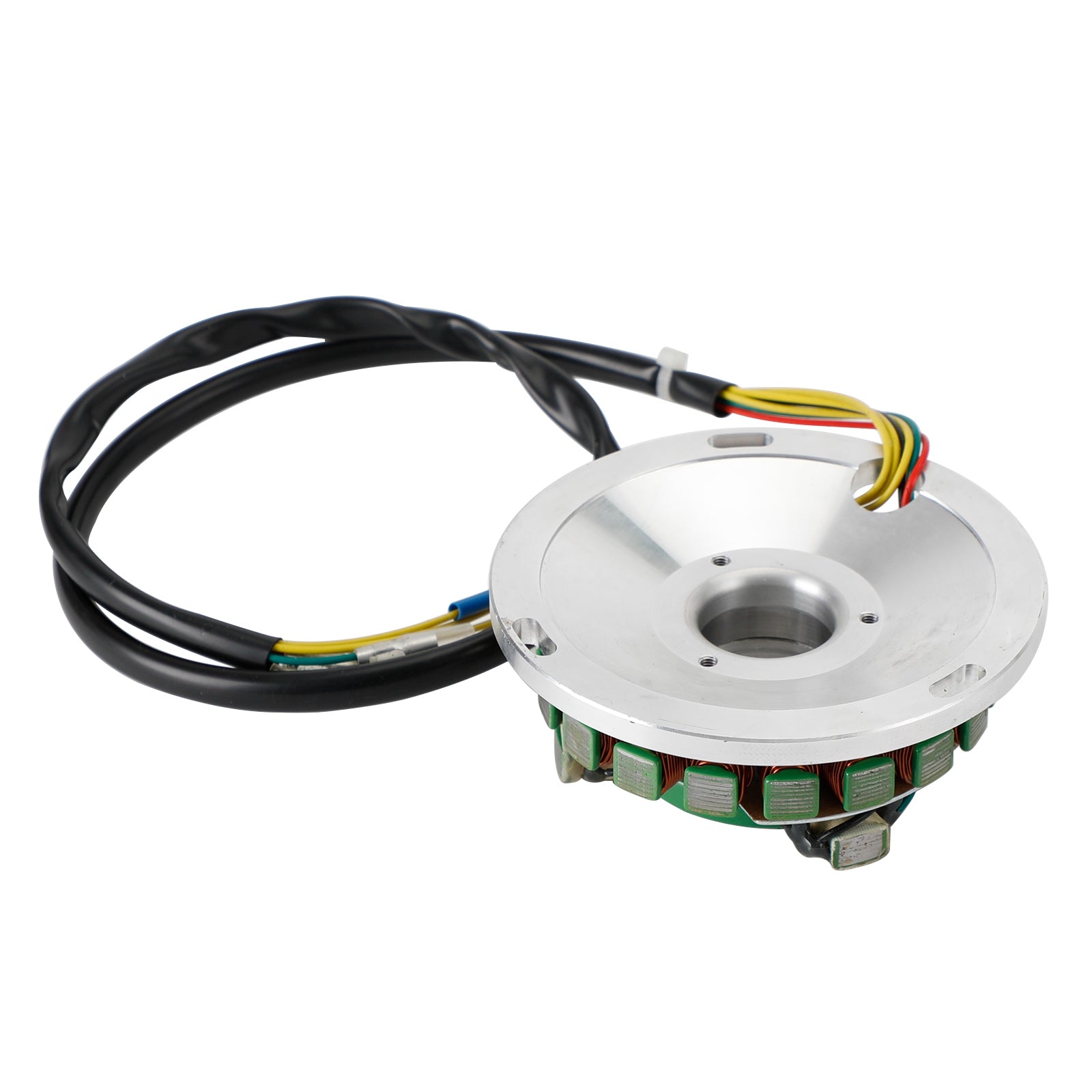

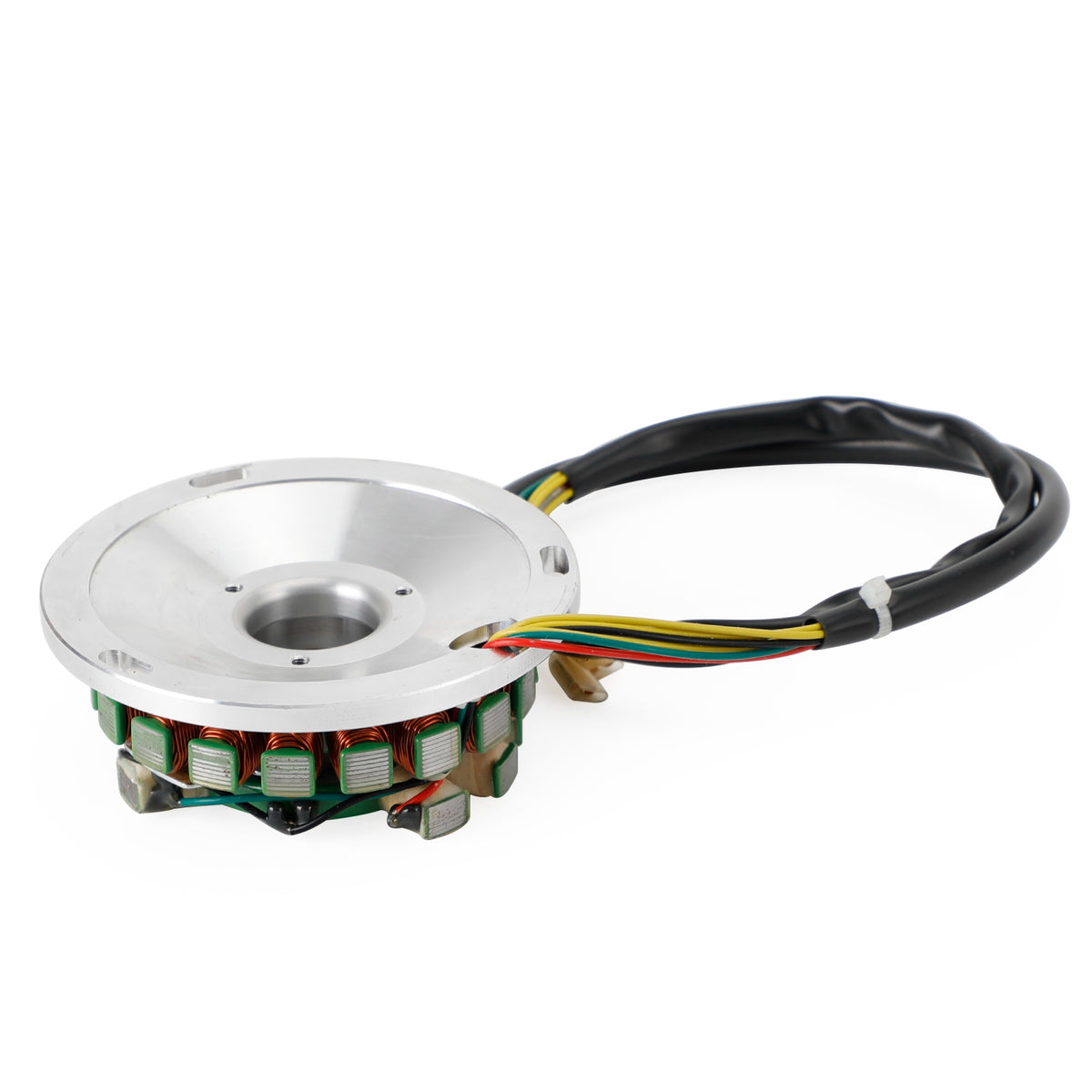

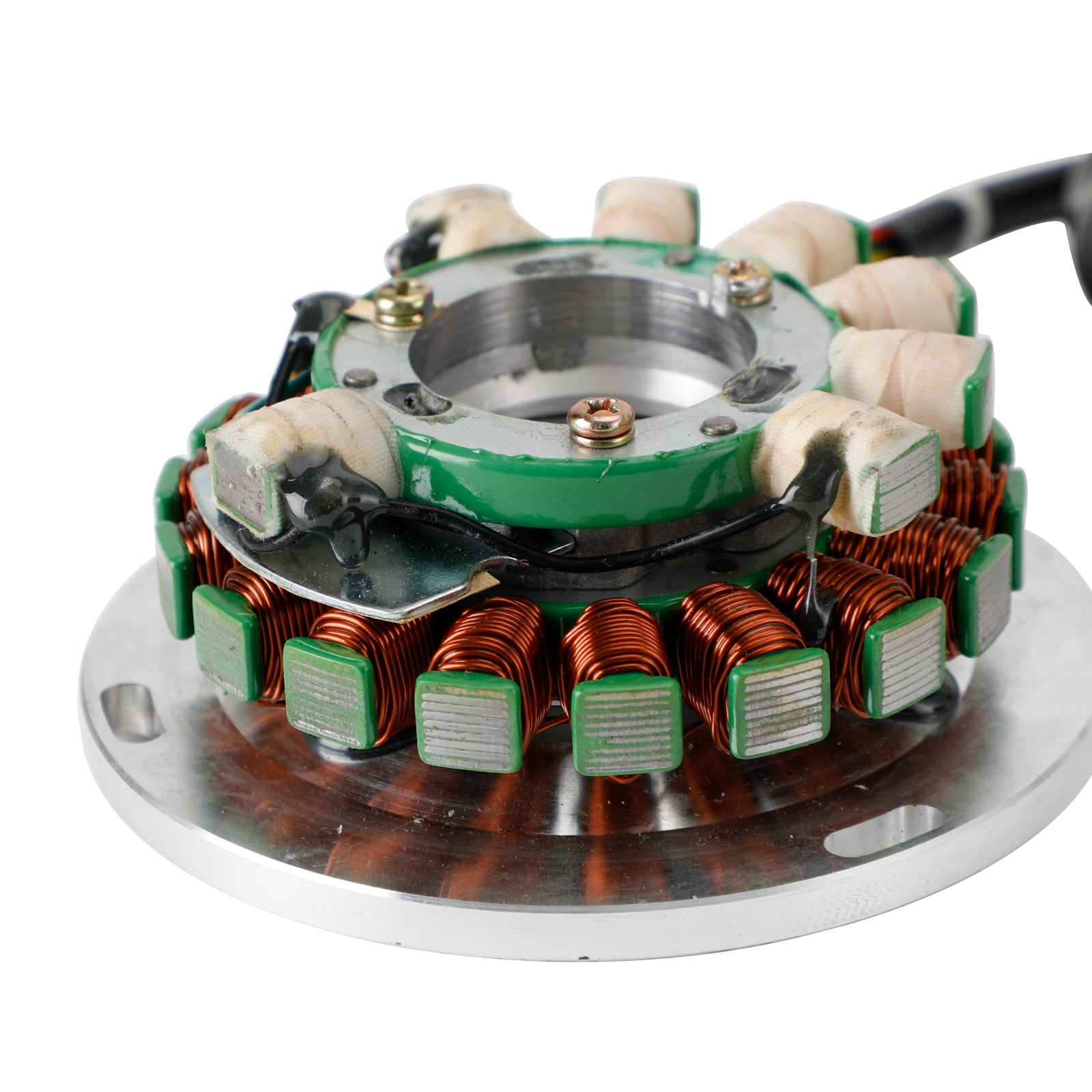

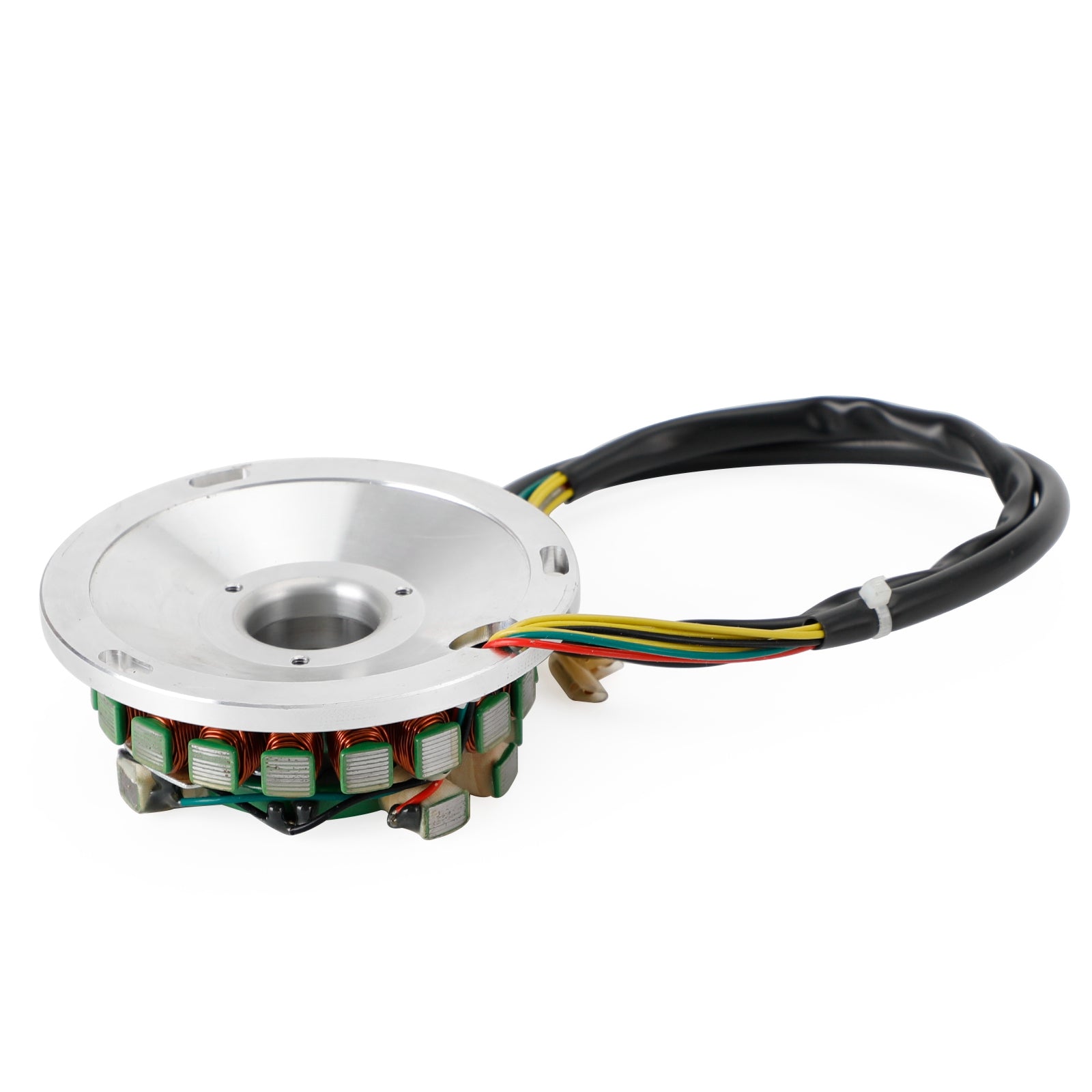

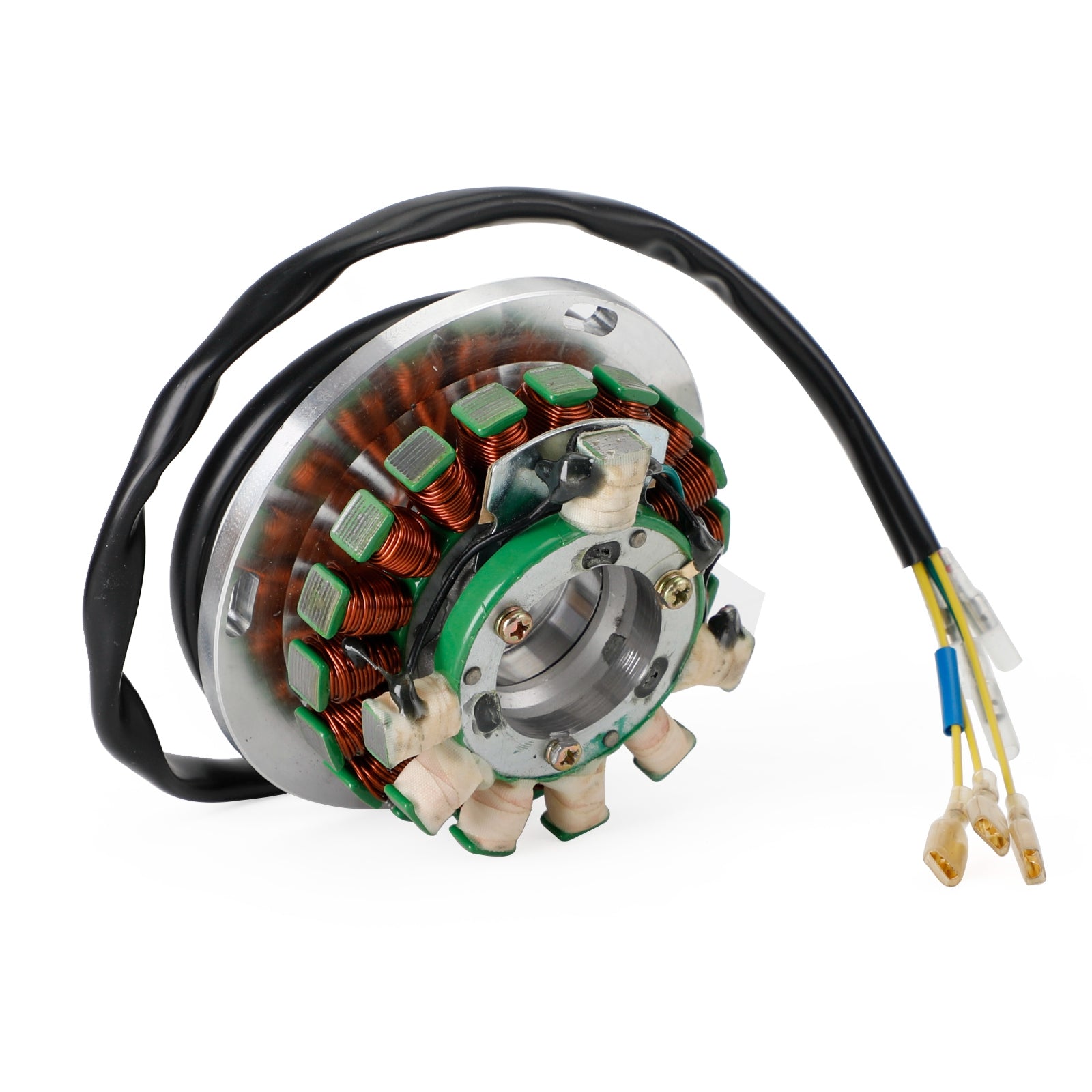

Ignition Stator Base Assly Fit for Husqvarna 350 500 510 610 TC TE WXC WXE Repl. # 800068902, 161528101, 161510801

Features:
Direct replacement to your original unit
Plug-and-play, direct fit, easy installation.
This stator has a controlled output whch regulates voltage to prevent damage to the original cdi/HT coil.
The alternator output can be connected the same as the original stator from direct AC lighting using the original regulator (or optional RG12 - see related products below).
The alternator also has the capability of being connected to a 3 phase regulator/rectifier such as our optional RR17 for high power 200w DC supply.

Specifications:
Condition: Aftermarket 100% Brand New
Type: Ignition Stator Base Assy
Plate: 110mm / 4.33 inches

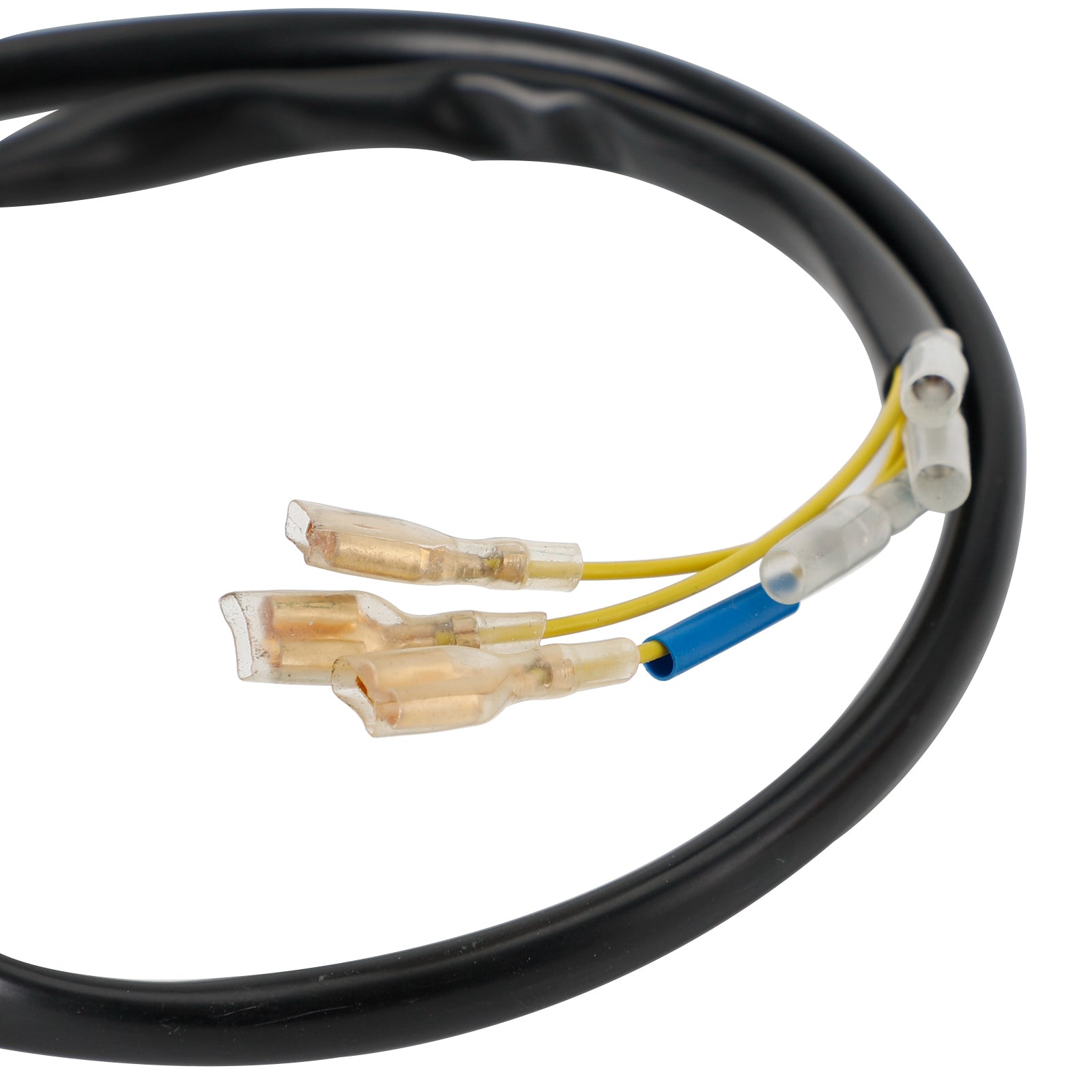

Cable: 3x Yellow, 1x Black, 1x Green, 1x Red
Red to Black source coil: 1400 ohms
Green to Black: 25 ohms
Output: 100W as single phase (as original) - 200W as a 3 phase with optional RR17

Replacement Part Number:
1615108-01
800068902
1615281-01

Fitments:
Fit for Husqvarna WMX510 1990
Fit for Husqvarna WMX610 1991
Fit for Husqvarna WXE350 1991-1994
Fit for Husqvarna WXE510 1990
Fit for Husqvarna WXE610 1991-1994
Fit for Husqvarna WXC350 1992-1994
Fit for Husqvarna WXC610 1992-1994
Fit for Husqvarna TC500 1983
Fit for Husqvarna TC510 1987-1990
Fit for Husqvarna TC610 1992-1994
Fit for Husqvarna TE350 1990-1994
Fit for Husqvarna TE510 1983-1990
Fit for Husqvarna TE610 1992-1994
Fit for Husqvarna TX510 1983-1988

(Compatibility Chart is for Reference ONLY!!!)
(Please Compare with Your faulty unit and the image we provided to Decide Fitments)

Package Included:
1x Ignition Stator Base Assy

NOTICE:
Before installing your new stator

Check the AC output of the stator.
Replace any burned or corroded connectors on stator and regulator/rectifier.
Check and repair any melted wiring.
Use hi-temp dielectric grease on all connectors
Our stator may use a different wire color code than your original.
All of the wires are installed in the correct order; please do not change any of the wiring configurations.
This stator is designed as a direct plug-in replacement and should be used as such.
When bolting stator in, always use locking compound.
If our stator includes a pickup coil, always make sure the air gap is correct upon installation.

All item pictures are accurate; if in doubt do not hesitate to compare our item to your original part.

Deutsch

Zündung Stator Basis Assly Fit für Husqvarna 350 500 510 610 TC TE WXC WXE Repl. # 800068902, 161528101, 161510801

Merkmale:
Direkter Ersatz für Ihr Originalgerät
Plug-and-Play, direkter Einbau, einfache Installation.
Dieser Stator hat einen gesteuerten Ausgang, der die Spannung reguliert, um Schäden an der originalen cdi/HT-Spule zu vermeiden.
Der Ausgang der Lichtmaschine kann mit dem originalen Regler (oder dem optionalen RG12 - siehe verwandte Produkte unten) genauso wie der originale Stator an eine direkte Wechselstrombeleuchtung angeschlossen werden.
Die Lichtmaschine kann auch an einen 3-Phasen-Regler/Gleichrichter angeschlossen werden, z. B. an unseren optionalen RR17 für eine leistungsstarke 200-W-Gleichstromversorgung.

Spezifikationen:
Zustand: Aftermarket 100% Brandneu
Typ: Zündung Stator Basis Assy
Platte: 110mm / 4.33 Zoll
Kabel: 3x Gelb, 1x Schwarz, 1x Grün, 1x Rot
Spule von Rot nach Schwarz: 1400 Ohm
Grün zu Schwarz: 25 Ohm
Leistung: 100W als einphasig (wie original) - 200W als 3phasig mit optionalem RR17

Ersatzteilnummer:
1615108-01
800068902
1615281-01

Passend für:
Passend für Husqvarna WMX510 1990
Passend für Husqvarna WMX610 1991
Passend für Husqvarna WXE350 1991-1994
Passend für Husqvarna WXE510 1990
Passend für Husqvarna WXE610 1991-1994
Passend für Husqvarna WXC350 1992-1994
Passend für Husqvarna WXC610 1992-1994
Passend für Husqvarna TC500 1983
Passend für Husqvarna TC510 1987-1990
Passend für Husqvarna TC610 1992-1994
Passend für Husqvarna TE350 1990-1994
Passend für Husqvarna TE510 1983-1990
Passend für Husqvarna TE610 1992-1994
Passend für Husqvarna TX510 1983-1988

(Die Kompatibilitätstabelle dient nur als Referenz!!!)
(Bitte vergleichen Sie mit Ihrem defekten Gerät und das Bild, das wir zur Verfügung gestellt zu entscheiden, Fitments)

Enthaltenes Paket:
1x Zündung Stator Basis Assy

HINWEIS!
Bevor Sie Ihren neuen Stator einbauen

Überprüfen Sie den AC-Ausgang des Stators.
Ersetzen Sie alle verbrannten oder korrodierten Stecker an Stator und Regler/Gleichrichter.
Überprüfen und reparieren Sie alle geschmolzenen Kabel.
Verwenden Sie dielektrisches Hochtemperaturfett für alle Anschlüsse.
Unser Stator verwendet möglicherweise einen anderen Farbcode für die Drähte als Ihr Original.
Alle Drähte sind in der richtigen Reihenfolge verlegt; bitte ändern Sie keine der Verdrahtungskonfigurationen.
Dieser Stator ist als direkter Plug-in-Ersatz konzipiert und sollte auch so verwendet werden.
Verwenden Sie bei der Verschraubung des Stators immer Sicherungsmasse.
Wenn unser Stator eine Pickup-Spule enthält, stellen Sie immer sicher, dass der Luftspalt bei der Installation korrekt ist.

Alle Artikelbilder sind akkurat; im Zweifelsfall zögern Sie nicht, unseren Artikel mit Ihrem Originalteil zu vergleichen.

Versand:
Kostenloser Versand
Bearbeitungszeit: Versand innerhalb von 24 StundenLieferzeit: 6-8 Werktage

Garantie:
1. Zustand: 100% nagelneu
2. Garantiezeitraum: 1 Jahre
3. 24-Stunden-Support: Bieten Sie zeitnahen After-Sales-Support
