Zylinderkit Kolben 63mm für Honda XL 200 R XR200 R TLR 200 XL 185S ATC 185 200

English

Cylinder Piston Gasket Top End Rebuild Kit 63mm For Honda XL200r XL185 XR200R

Features:
If your cylinder blows through, the compression is too low, or even a piston seizure has occurred, then this kit is exactly the right thing for you.
Kit includes cylinder, piston, rings, pin, clips & top end gasket kit (you get exactly what is pictured).

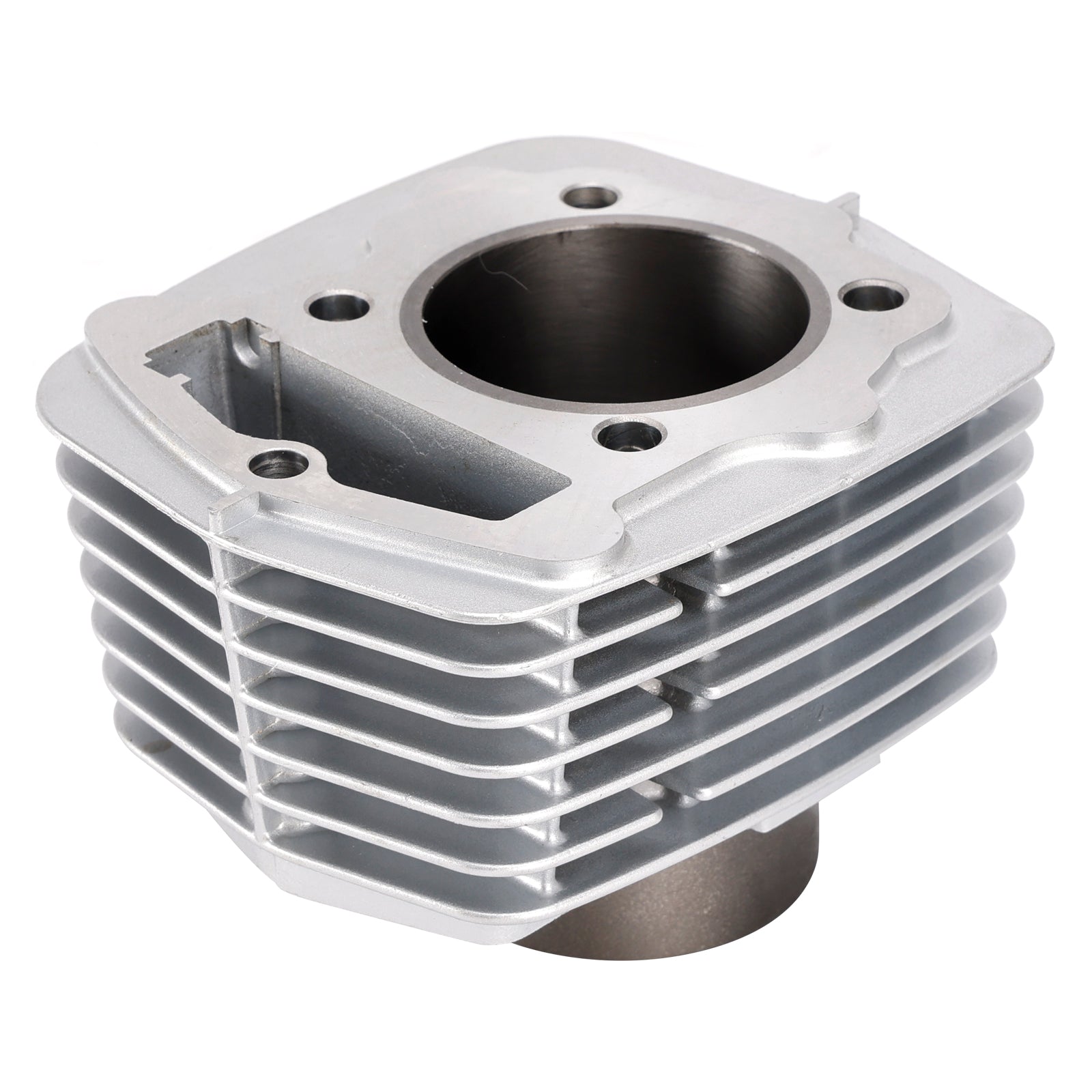

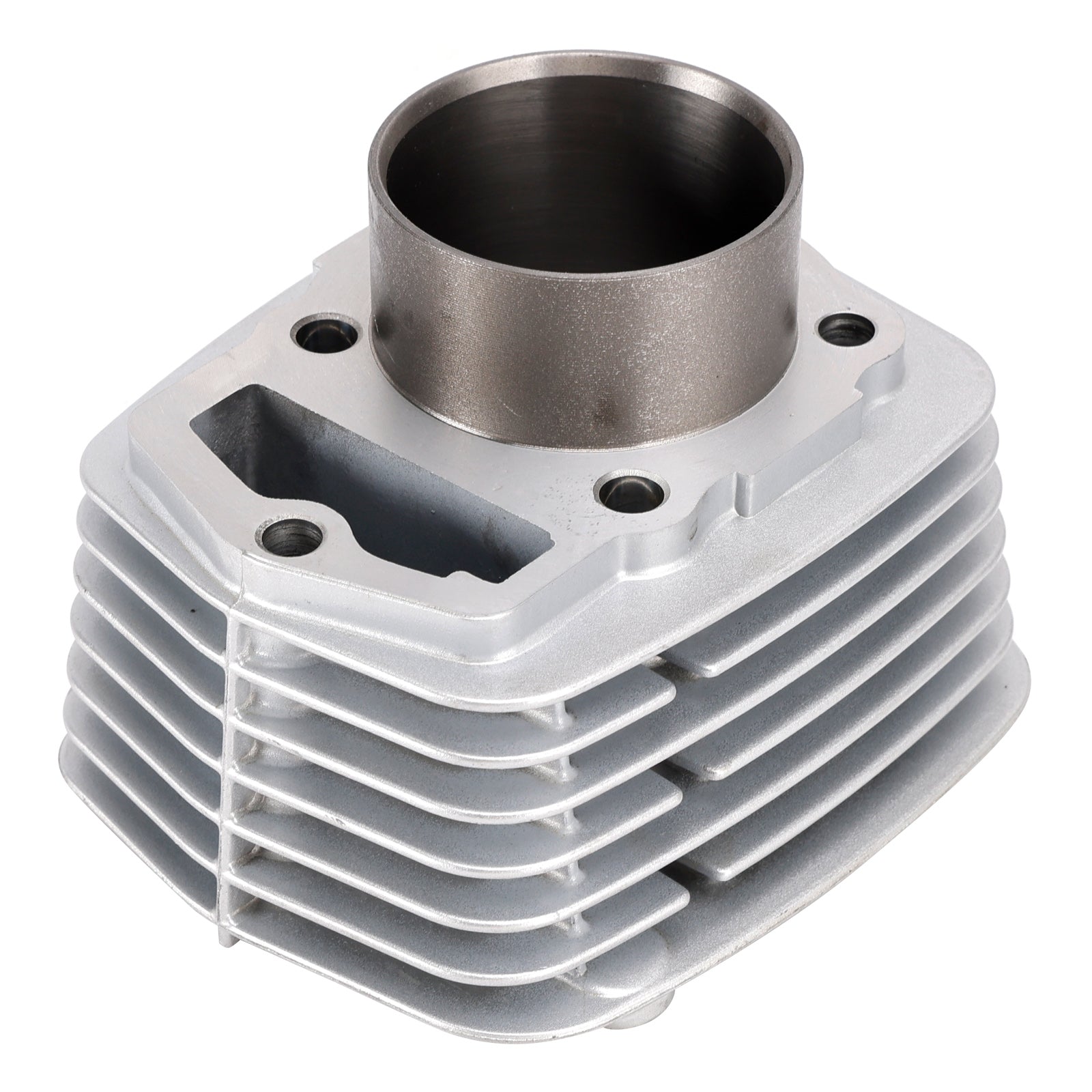

The cylinder is made of aluminum for good cooling with an internal cast iron jacket (unlike which has a nicasil treatment).
The gaskets use performance materials to increase durability and provide greater reliability.
Includes all gaskets pictured to rebuild top end.
Kit is for standard bore size - 63 mm x 57.8 mm stroke, 15 mm steel piston pin.
This kit is excellent as a low-cost replacement for defects in the original cylinder.

Specifications:
Condition: Aftermarket 100% Brand New
Quantity: 1 Set
Material: Aluminum, Steel
Engine: 4 stroke, 2 valve
Displacement: 180cc
Bore Type: Standard Bore
Bore diameter: 63 mm
Stroke: 57.8 mm
Pin diameter: 15 mm
Pin Overall Length: 51mm

Replacement Part Number:
Cylinder: 12100-427-010
Cylinder Base Gasket: 12191-KT0-710,12191-KT0-711
Cylinder Head Gasket: 12251-427-020,12251-427-P00
Piston: 13101-958-000
Pin, Piston: 13111-425-000
Piston Ring Set (Std): 13011-427-000
Circlips, piston (2): 94601-15000
Valve Stem Seal (2): 12208-MC0-003

(Always compare part numbers to your parts schematics and cross reference appropriately.)
(This is NOT a genuine Part, OEM part numbers are included for product type identification and comparison only.)

Fits Make/Model/Year:
Fit for Honda XL185S 1979-1983
Fit for Honda ATC185 1980
Fit for Honda ATC185S 1981-1983

This kit will work on XR200/ATC200, but only 180cc and not 195cc like OEM.

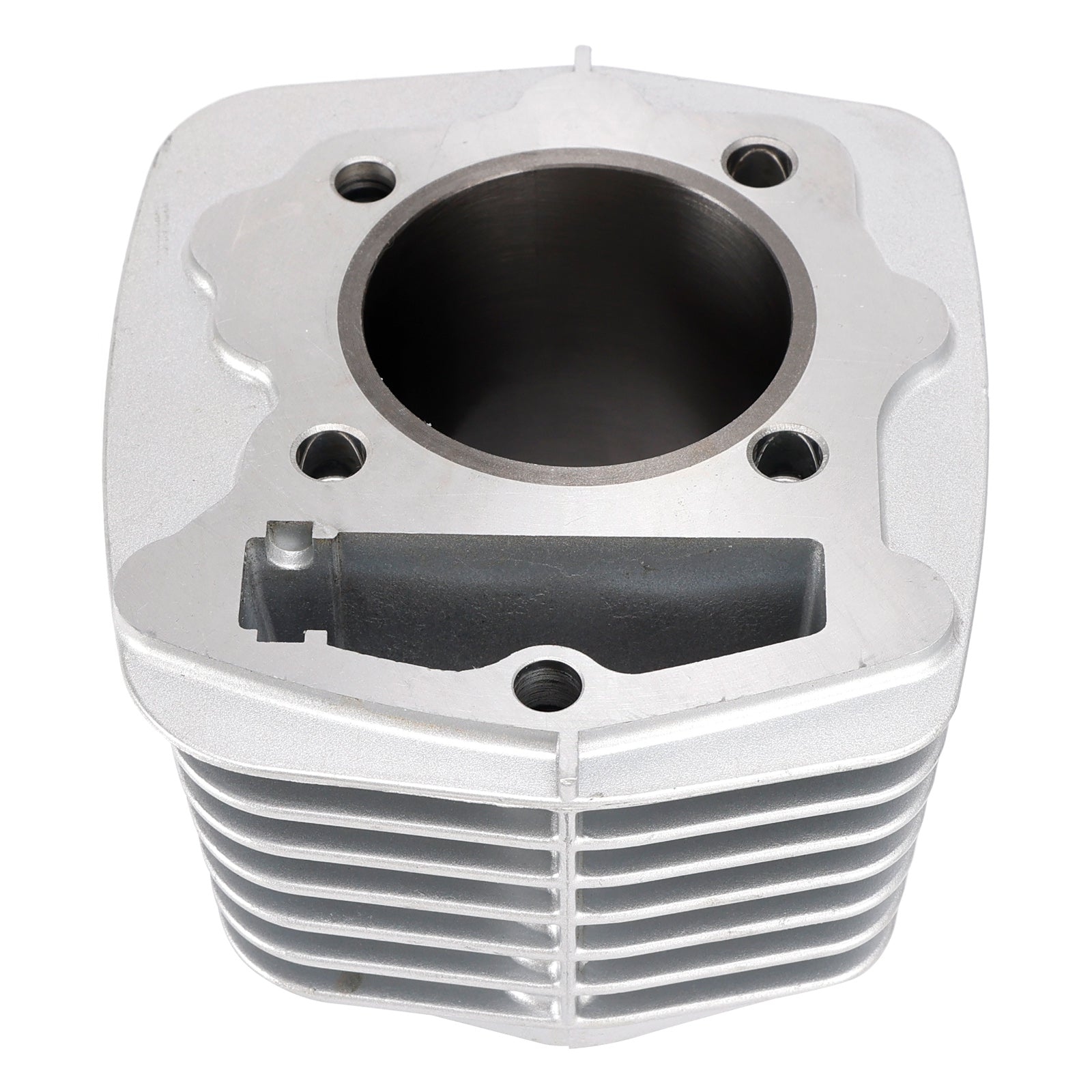

Pre-bored and honed to 63mm and NO hole for cam chain adjuster.
Fit for Honda XR200 1980-1984 (2 valve engines)
Fit for Honda XR200R 1981-1983, 1986-2002 (2 valve engines)
Fit for Honda XL200R 1983-1984 (2 valve engines)
Fit for Honda TLR200 1986-1987 (2 valve engines)
Fit for Honda ATC200 1981-1983
Fit for Honda ATC200S 1983-1986
Fit for Honda ATC200M 1984-1985
Fit for Honda ATC200E Big Red 1982-1983
Fit for Honda ATC200ES Big Red 1984
Fit for Honda TRX200 1984

(Compatibility Chart is for Reference ONLY!!!)
(Please Compare with Your faulty unit and the image we provided to Decide Fitment)

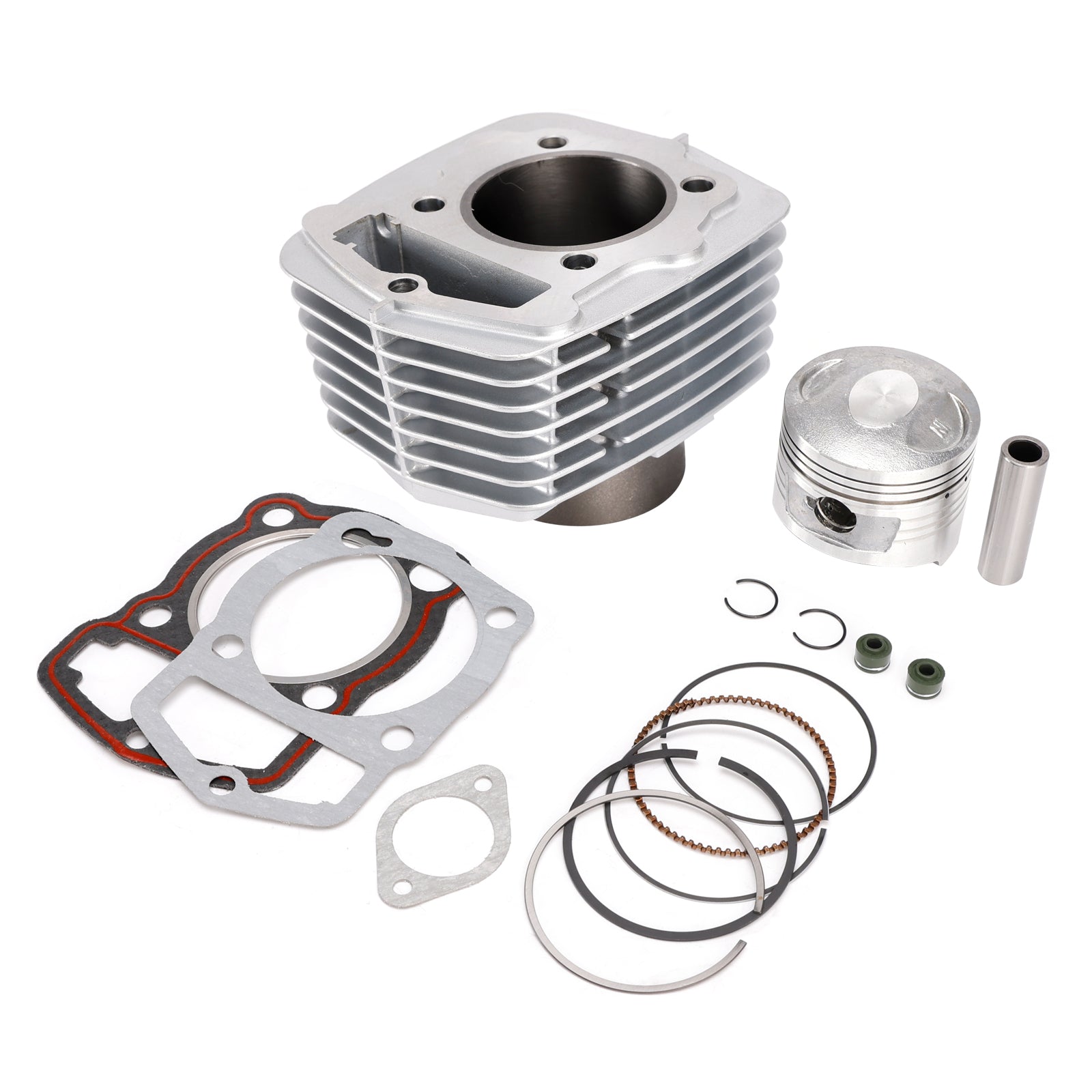

Package Includes:
1x 63mm Cylinder

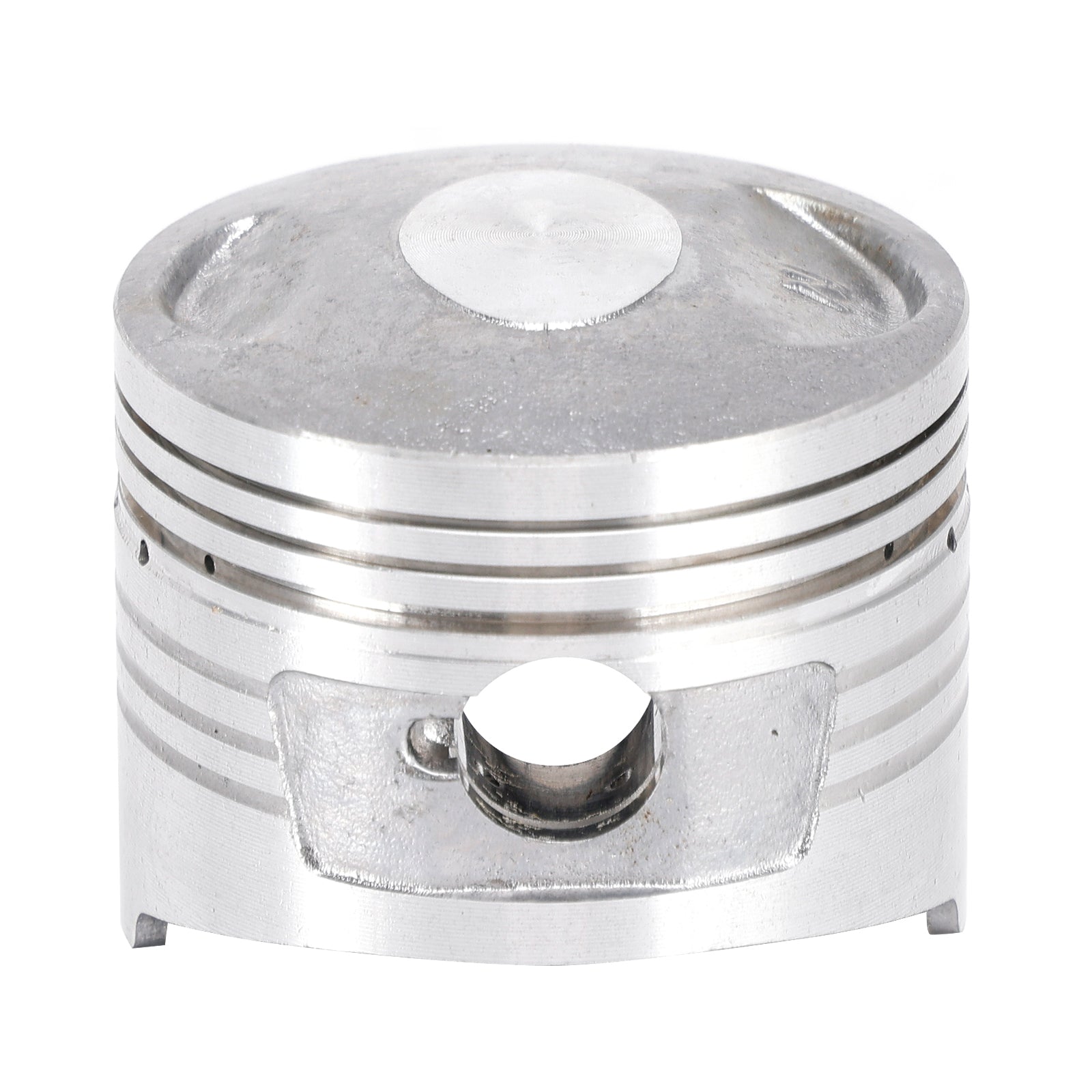

1x Piston
1x Piston Ring Set
1x 15mm Wristpin
1x Circlip(2)

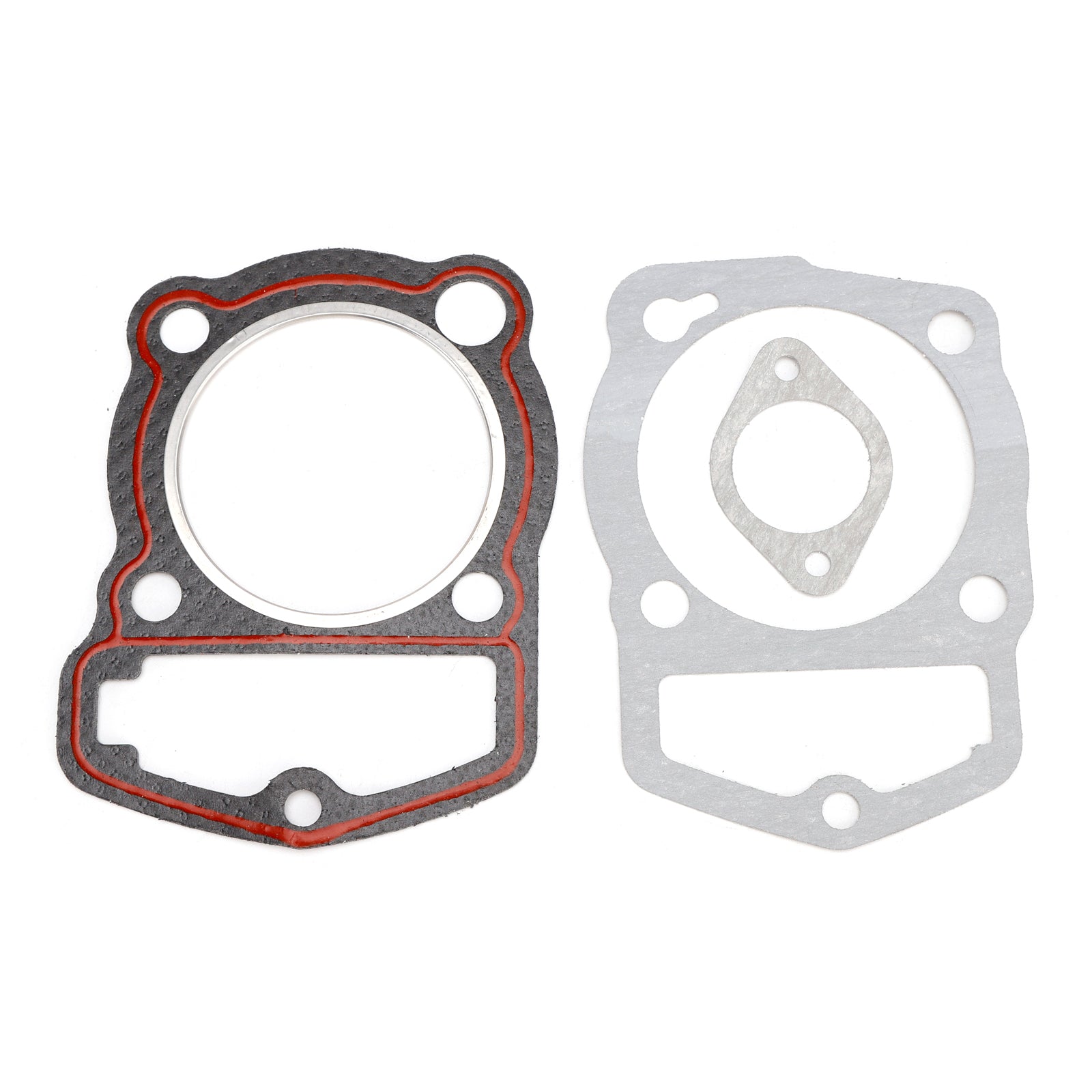

1x Cylinder Base Gasket
1x Cylinder Head Gasket
1x Cam Chain Adjust Gasket
2x Valve Stem Seals

(Comes exactly as pictured.)

Note:
Carefully compare to your old parts to be sure this is the correct part for your machine.

The product on offer is an accessory or spare part and thus is not an original product of the vehicle manufacturer.
The name of the vehicle manufacturer is stated only as an indication of the determination of the product being offered as an accessory or spare part, to clarify, for which vehicle the product on offer Fits.

Deutsch

Zylinderkolbendichtung Top-End-Überholungssatz 63 mm für Honda XL200r XL185 XR200R

Merkmale:
Wenn Ihr Zylinder durchbrennt, die Kompression zu niedrig ist oder sogar ein Kolbenfress aufgetreten ist, dann ist dieser Satz genau das Richtige für Sie.
Der Satz enthält Zylinder, Kolben, Kolbenringe, Kolbenbolzen, Kolbenbolzenhalter und Zylinderkopfdichtungssatz (Sie erhalten genau das, was abgebildet ist).
Der Zylinder ist aus Aluminium gefertigt, um eine gute Kühlung zu gewährleisten, und verfügt über einen inneren Mantel aus Gusseisen (im Gegensatz zu einer Nicasil-Beschichtung).
Die Dichtungen bestehen aus leistungsstarken Materialien, um die Haltbarkeit zu erhöhen und eine höhere Zuverlässigkeit zu gewährleisten.
Enthält alle abgebildeten Dichtungen für den Umbau des Zylinderkopfs.
Der Satz ist für Standardbohrungen geeignet – 63 mm x 57,8 mm Hub, 15 mm Stahlkolbenbolzen.
Dieser Satz eignet sich hervorragend als kostengünstiger Ersatz für defekte Originalzylinder.

Spezifikationen:
Zustand: Aftermarket, 100 % neu
Menge: 1 Satz
Material: Aluminium, Stahl
Motor: 4-Takt, 2 Ventile
Hubraum: 180 ccm
Bohrungstyp: Standardbohrung
Bohrungsdurchmesser: 63 mm
Hub: 57,8 mm
Bolzendurchmesser: 15 mm
Gesamtlänge des Bolzens: 51 mm

Ersatzteilnummer:
Zylinder: 12100-427-010
Zylinderbodendichtung: 12191-KT0-710, 12191-KT0-711
Zylinderkopfdichtung: 12251-427-020, 12251-427-P00
Kolben: 13101-958-000
Kolbenbolzen: 13111-425-000
Kolbenringsatz (Standard): 13011-427-000
Sicherungsringe, Kolben (2): 94601-15000
Ventilschaftdichtung (2): 12208-MC0-003

(Vergleichen Sie die Teilenummern immer mit Ihren Teileplänen und kreuzreferenzieren Sie entsprechend.)
(Dies ist KEIN Originalteil, die OEM-Teilenummern dienen nur zur Identifizierung und zum Vergleich des Produkttyps.)

Passend für Marke/Modell/Baujahr:
Passend für Honda XL185S 1979-1983
Passend für Honda ATC185 1980
Passend für Honda ATC185S 1981-1983

Dieses Kit passt für XR200/ATC200, jedoch nur für 180 ccm und nicht für 195 ccm wie beim OEM.
Vorbohrt und gehont auf 63 mm und KEIN Loch für Nockenkettenspanner.
Passend für Honda XR200 1980-1984 (2-Ventil-Motoren)
Passend für Honda XR200R 1981-1983, 1986-2002 (2-Ventil-Motoren)
Passend für Honda XL200R 1983-1984 (2-Ventil-Motoren)
Passend für Honda TLR200 1986-1987 (2-Ventil-Motoren)
Passend für Honda ATC200 1981-1983
Passend für Honda ATC200S 1983-1986
Passend für Honda ATC200M 1984-1985
Passend für Honda ATC200E Big Red 1982-1983
Passend für Honda ATC200ES Big Red 1984
Passend für Honda TRX200 1984

(Die Kompatibilitätsliste dient NUR als Referenz!!!)
(Bitte vergleichen Sie Ihr defektes Gerät mit dem von uns bereitgestellten Bild, um die Passgenauigkeit zu überprüfen.)

Lieferumfang:
1x 63-mm-Zylinder
1x Kolben
1x Kolbenringsatz
1x 15-mm-Kolbenbolzen
1x Sicherungsring (2)
1x Zylinderbodendichtung
1x Zylinderkopfdichtung
1x Nockenketteneinstelldichtung
2x Ventilschaftdichtungen

(Lieferung genau wie abgebildet.)

Hinweis:
Vergleichen Sie das Produkt sorgfältig mit Ihren alten Teilen, um sicherzustellen, dass es sich um das richtige Teil für Ihre Maschine handelt.

Bei dem angebotenen Produkt handelt es sich um ein Zubehörteil oder Ersatzteil und somit nicht um ein Originalprodukt des Fahrzeugherstellers.
Der Name des Fahrzeugherstellers wird nur als Hinweis auf die Bestimmung des angebotenen Produkts als Zubehörteil oder Ersatzteil angegeben, um zu verdeutlichen, für welches Fahrzeug das angebotene Produkt geeignet ist.
