10M-6GHz HF-Verstärker 10dB 20dB 30dB 40dB High-Gain-Treiber Empfangsverstärker
Beschreibung:

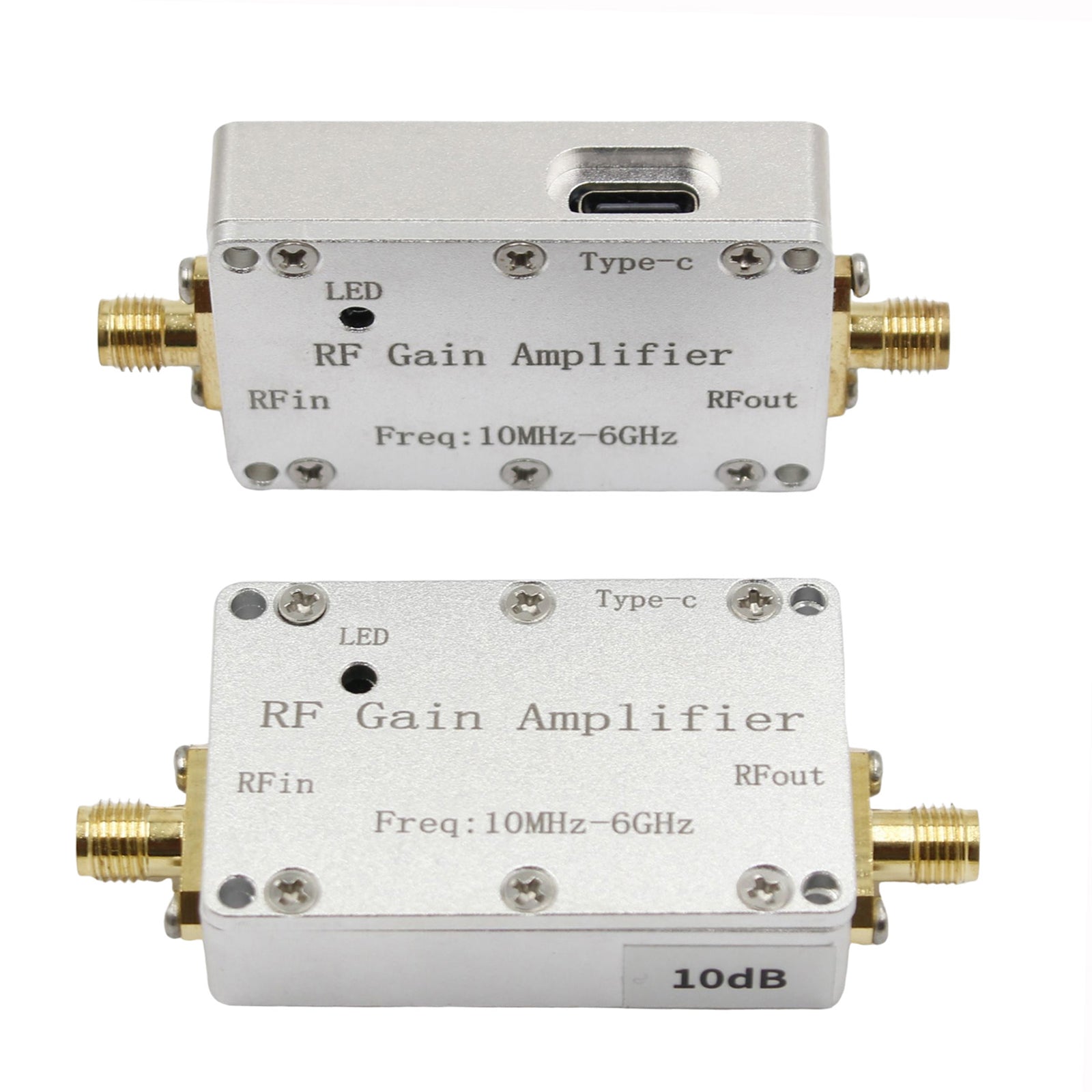

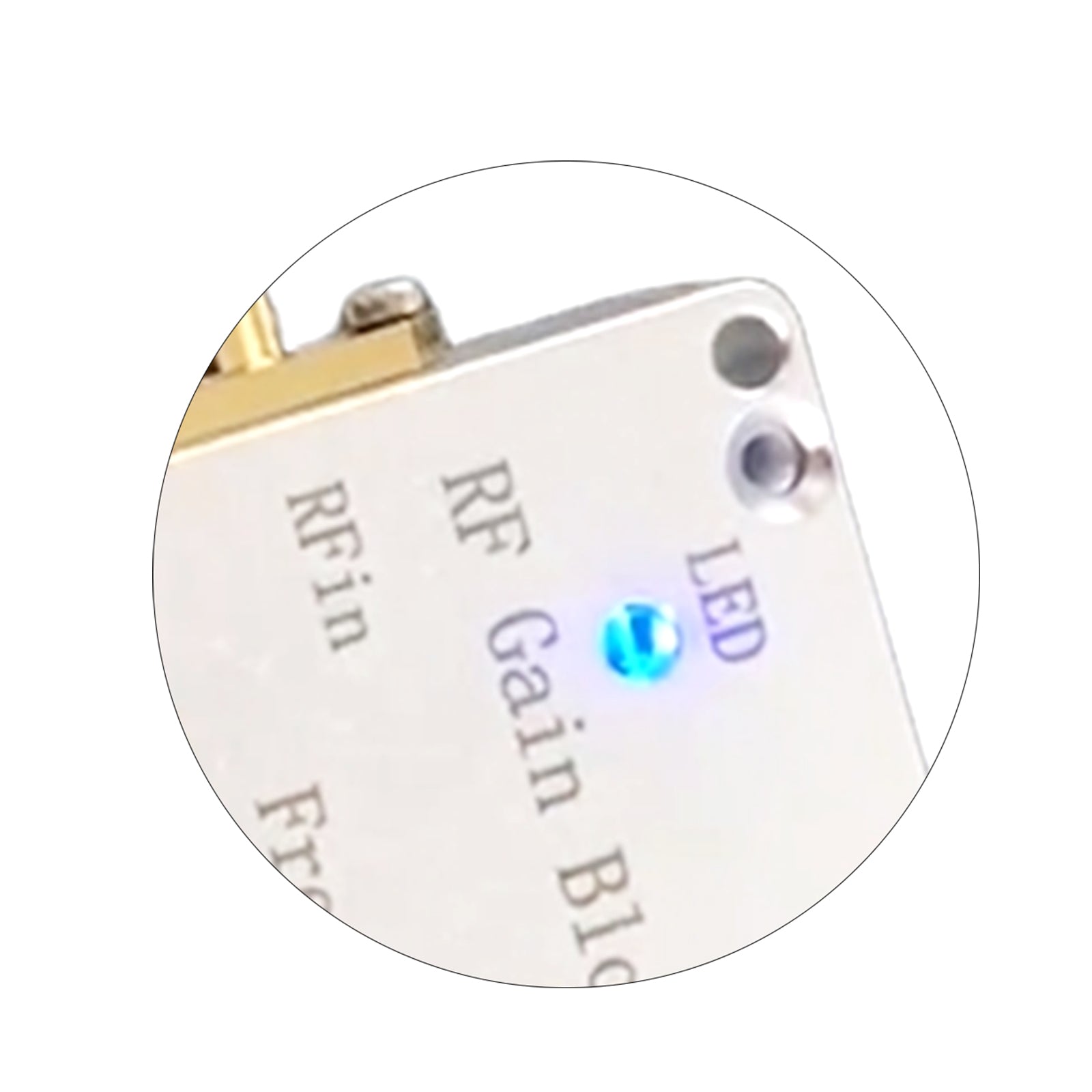

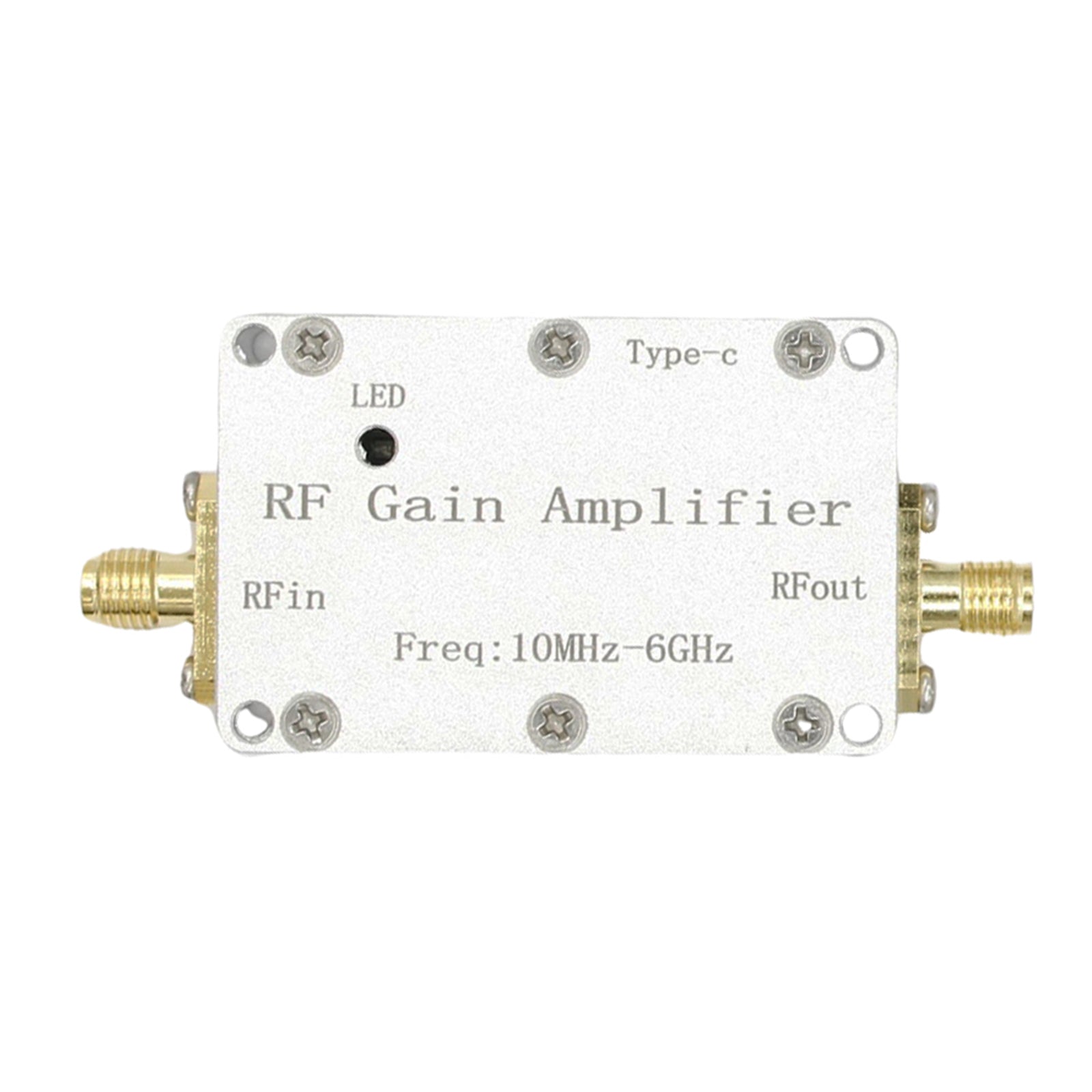

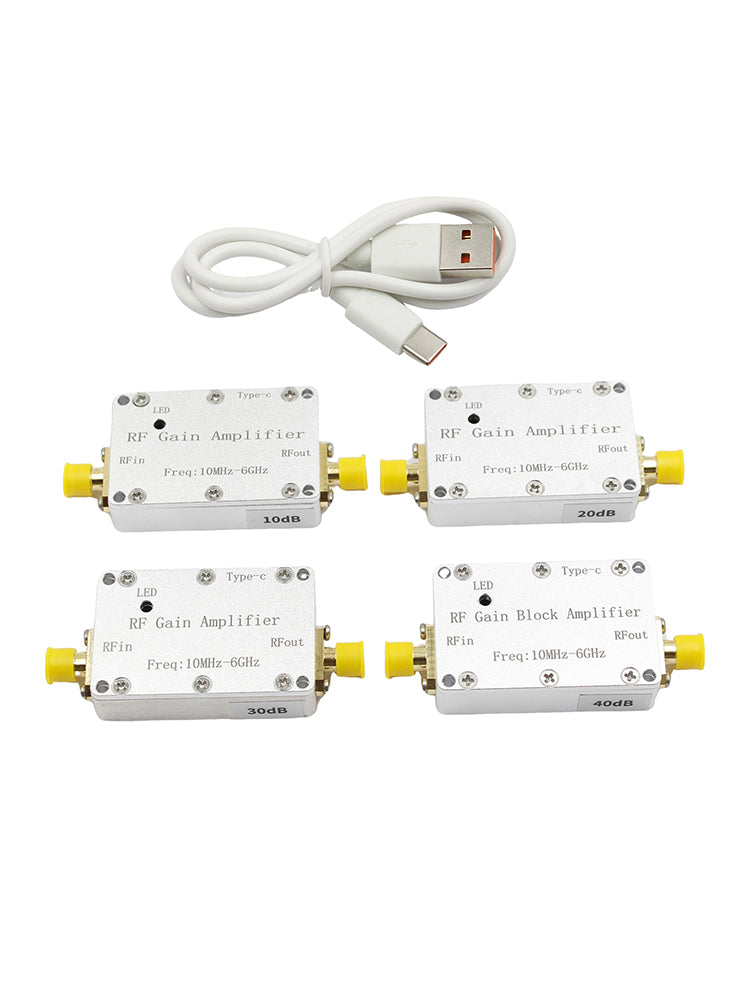

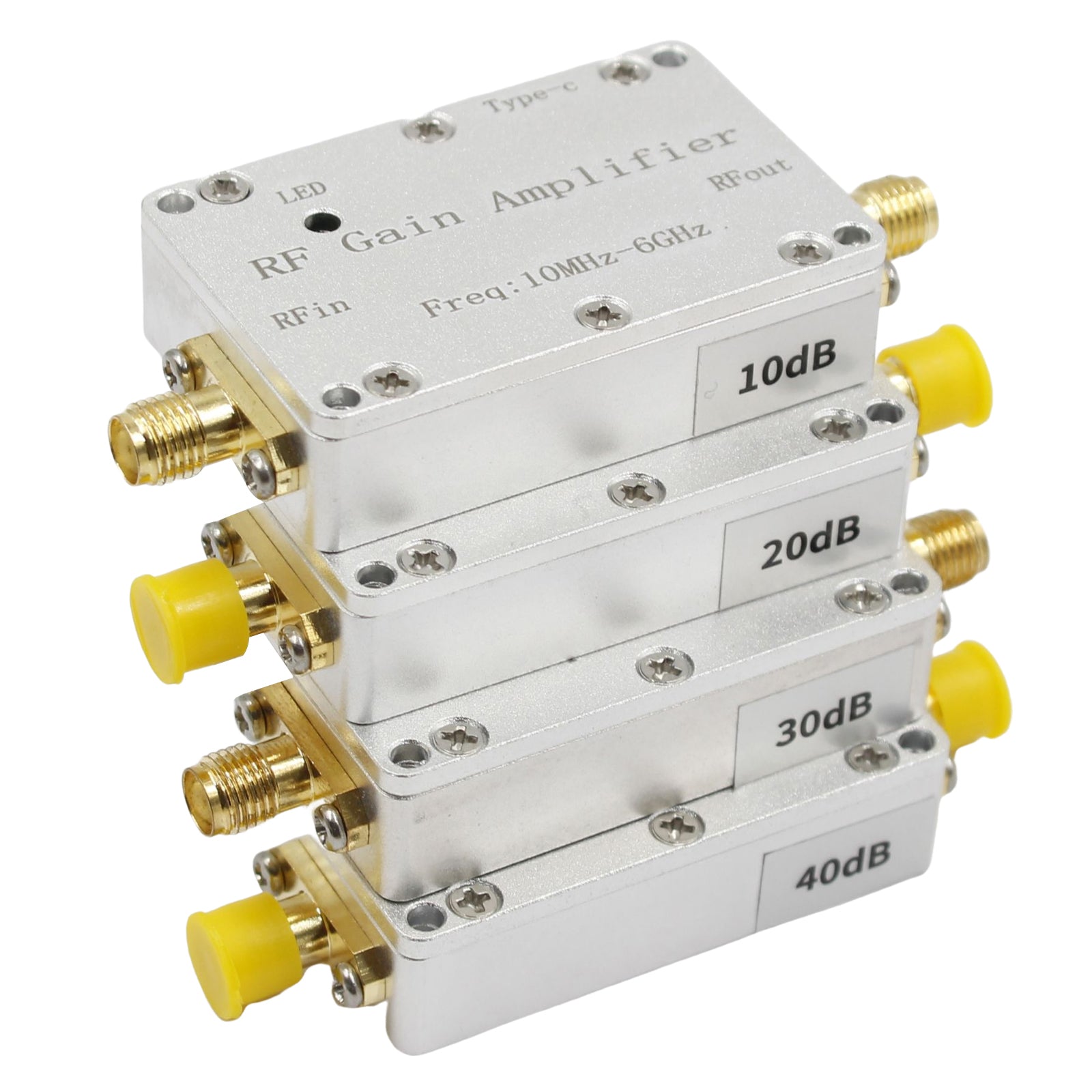

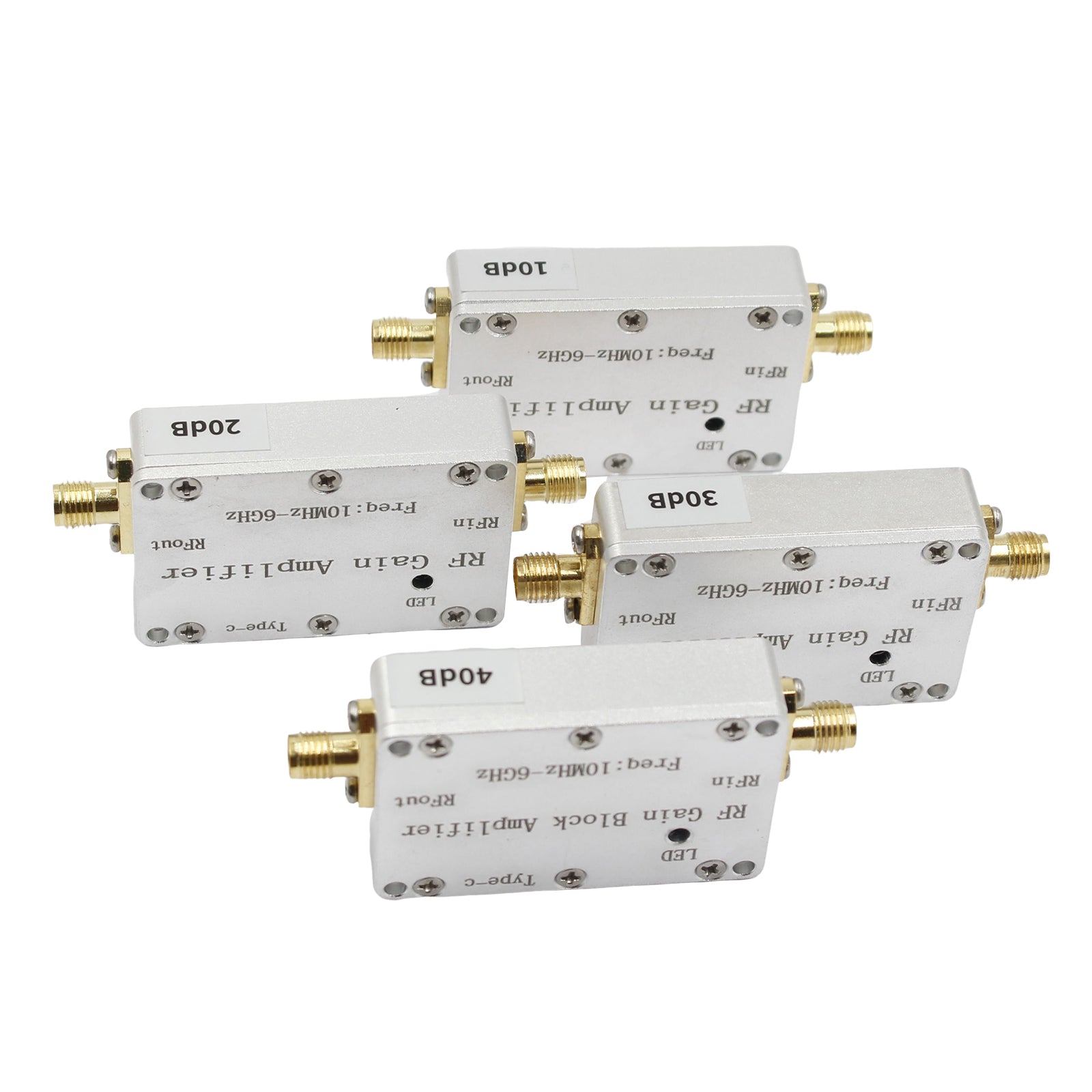

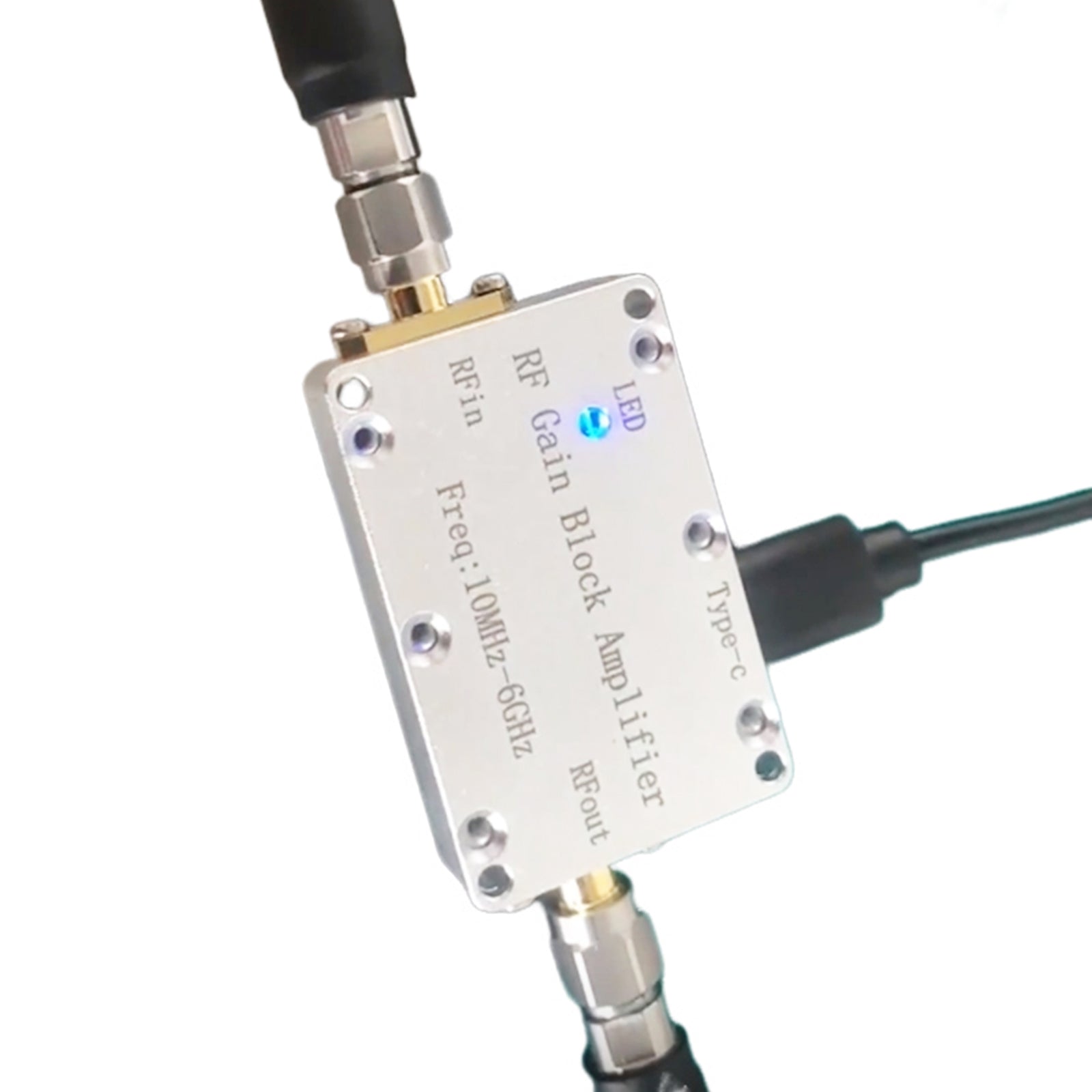

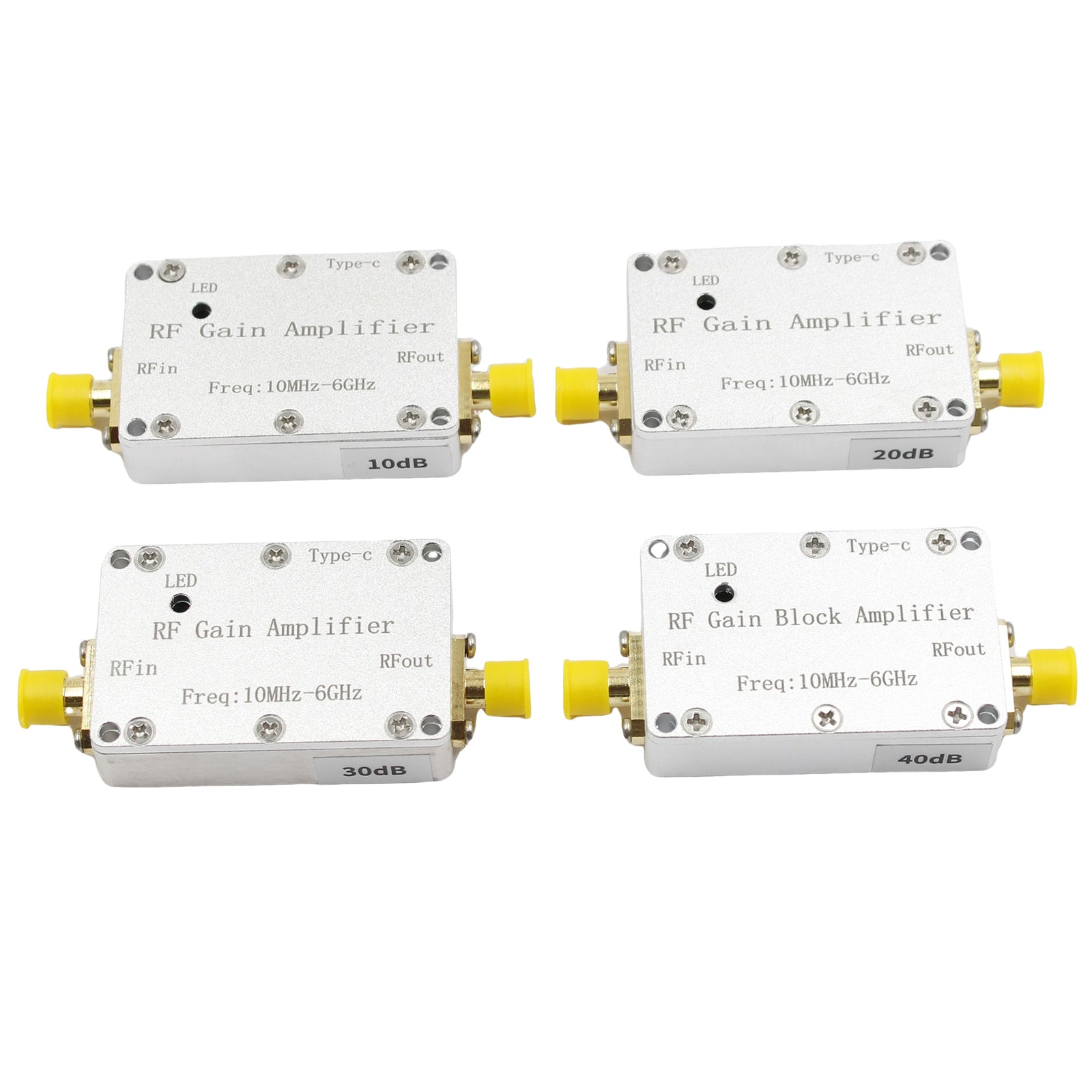

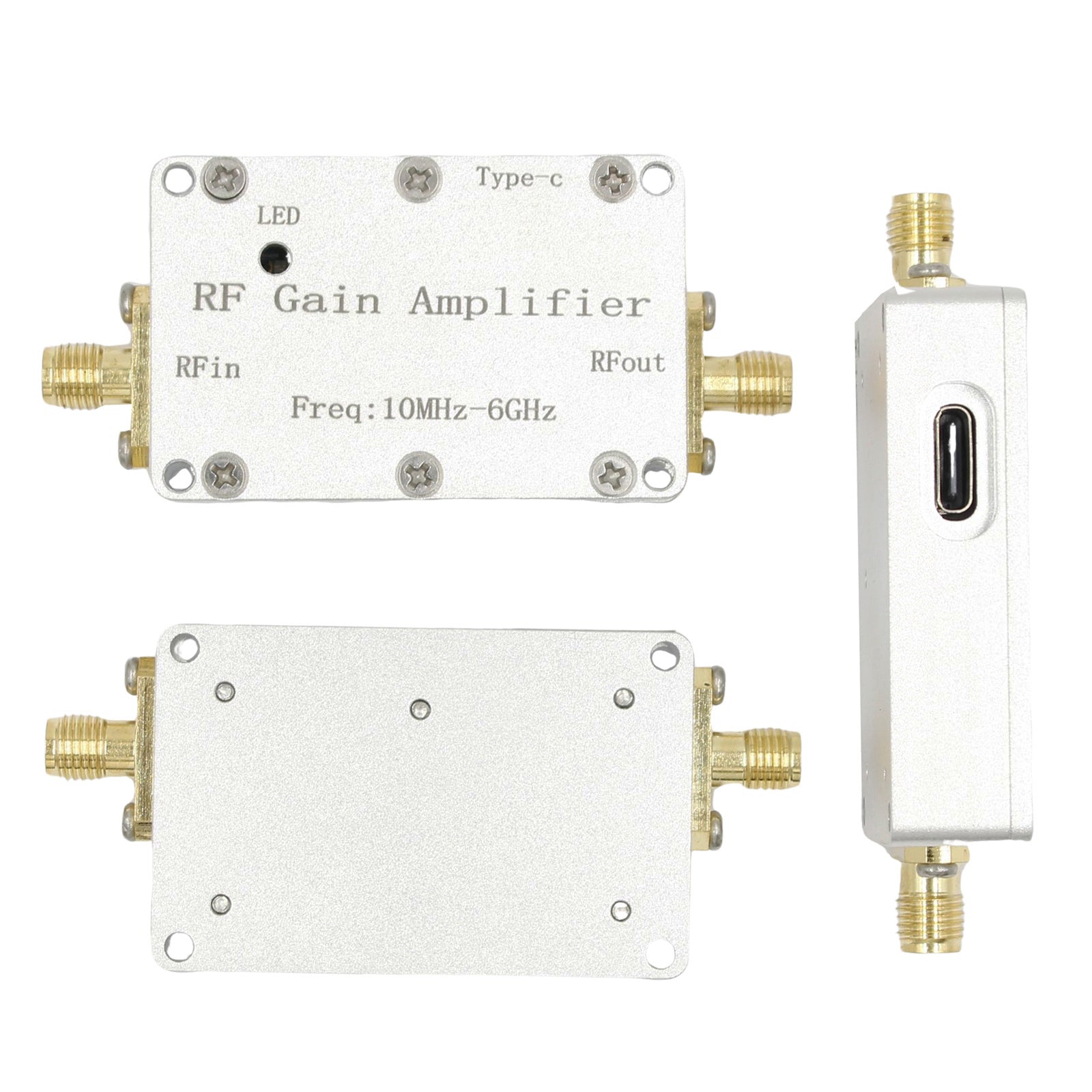

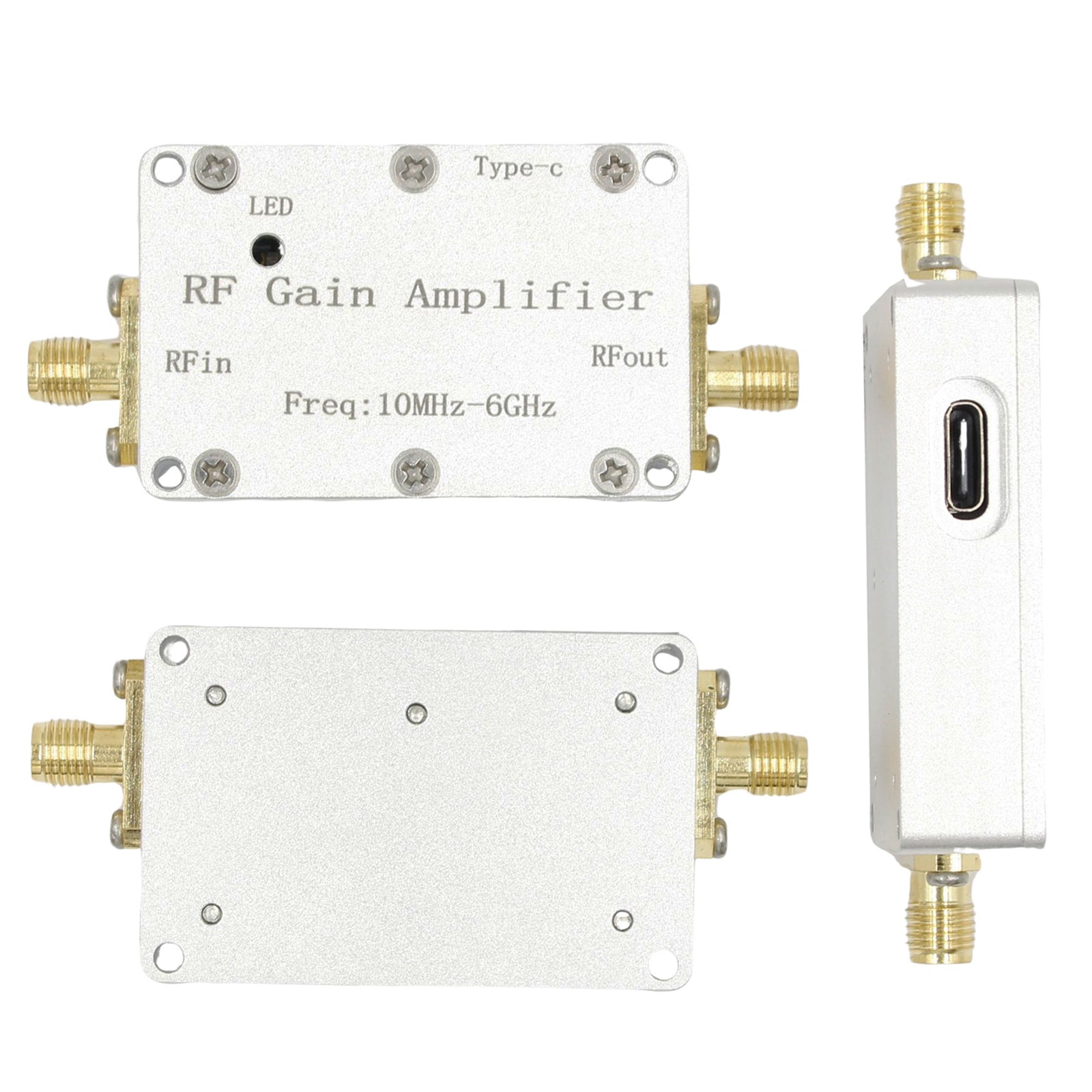

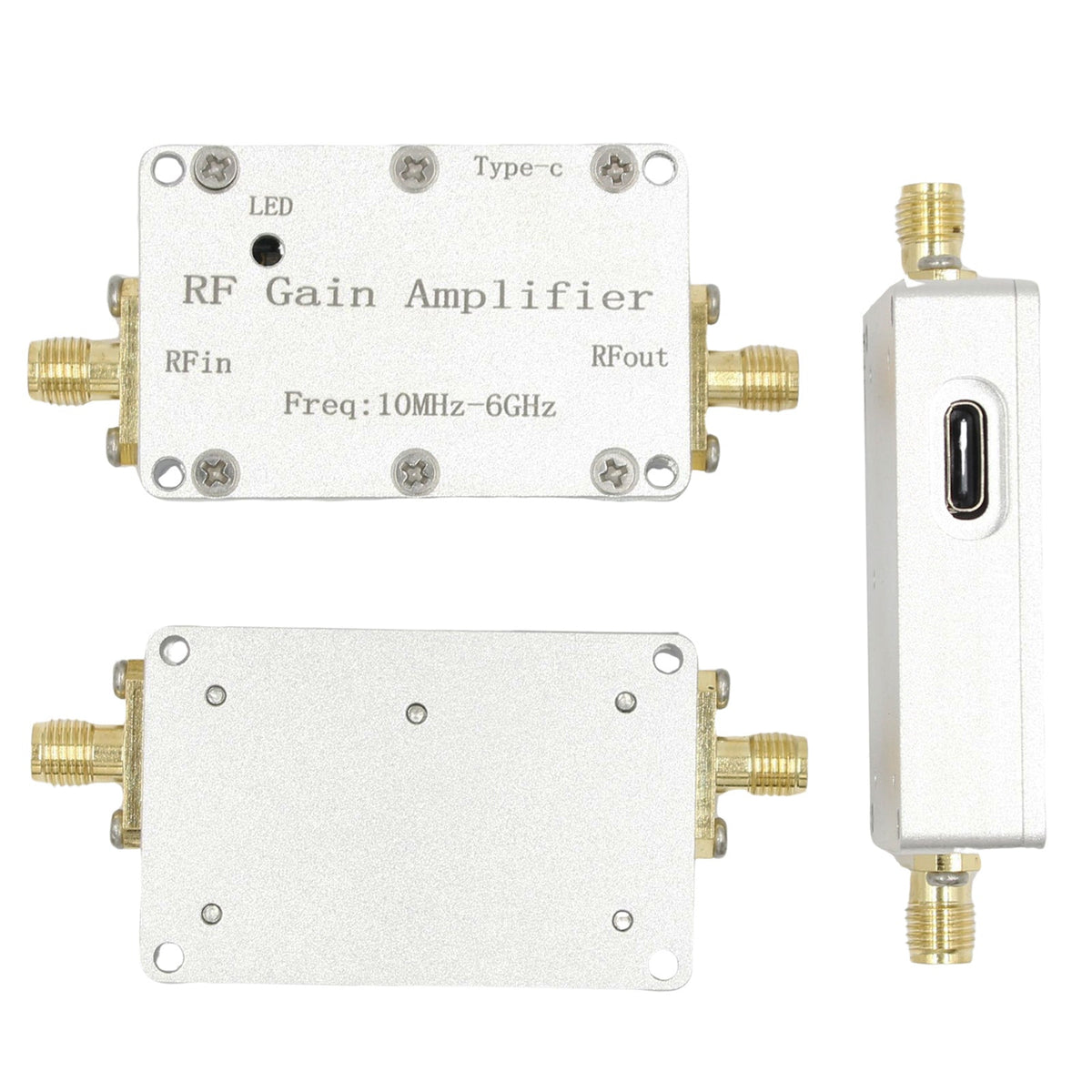

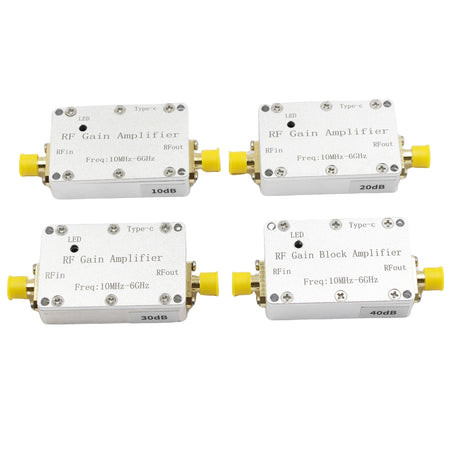

Dieses Verstärkermodul dient zur Signalverstärkung und Kleinsignalverstärkung in verschiedenen Funksendern und -empfängern. Das Modul deckt den Breitbandfrequenzbereich von 10M bis 6GHz, 433M, 1,2G, 1,5G, 2,4G, 5,8G und andere typische Anwendungsfrequenzen ab und verfügt über eine hohe Verstärkungsflachheit von 10 dB, 20 dB, 30 dB und 40 dB. Es wird in Sender- und Empfängersystemen zur Signalverstärkungssteigerung eingesetzt. Das Modul verwendet eine Typ-C-Schnittstelle mit +5 V Stromversorgung und verfügt über eine Betriebsanzeige.
Anwendungsszenario:
1. Beidou/GPS-Empfänger
2. Empfangssystem (UKW-Radioempfang, Radarempfang usw.)
3. Elektromagnetische Verträglichkeit Empfangssystem
4. Software-Radioempfang
5. Zwischenfrequenz-Signalverstärkung

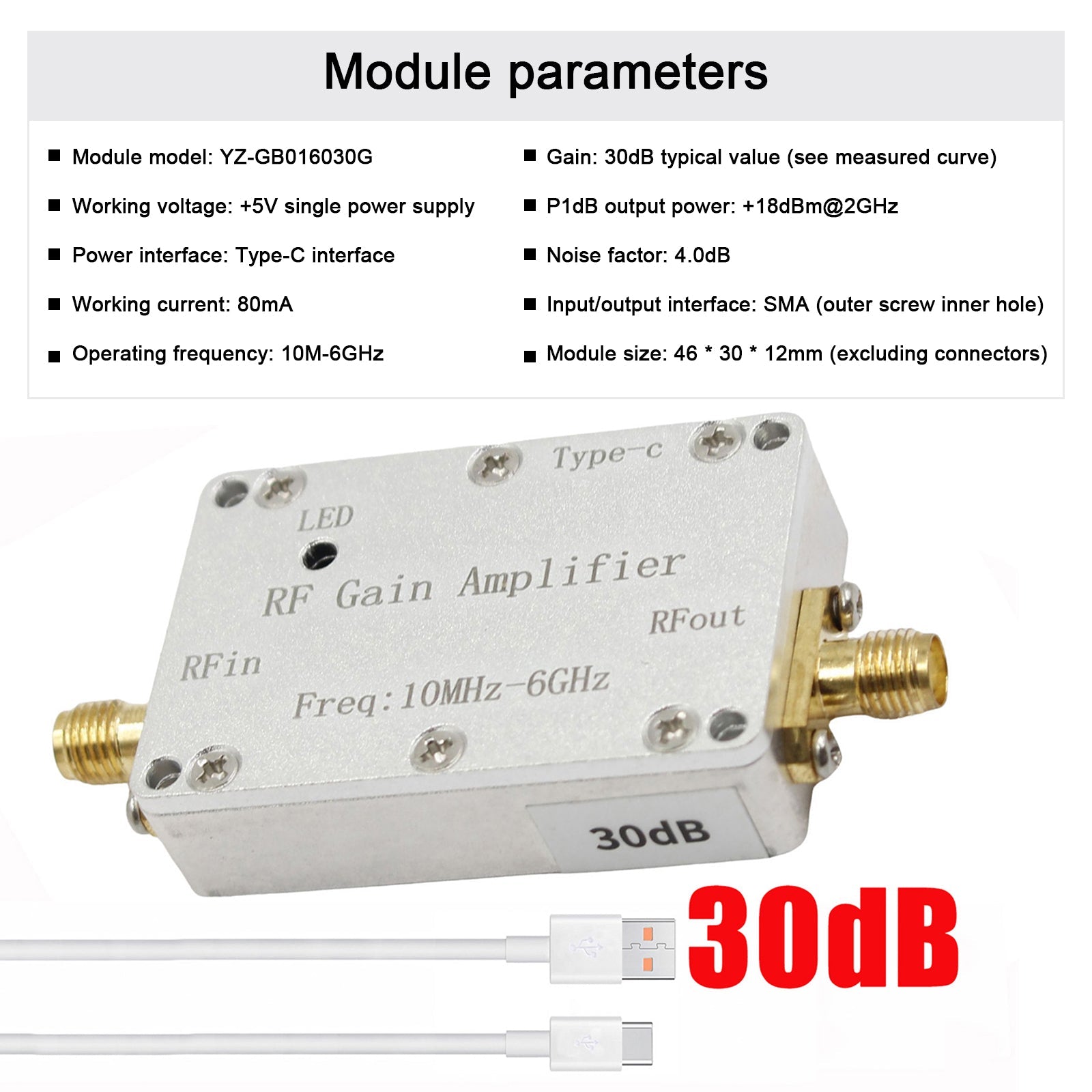

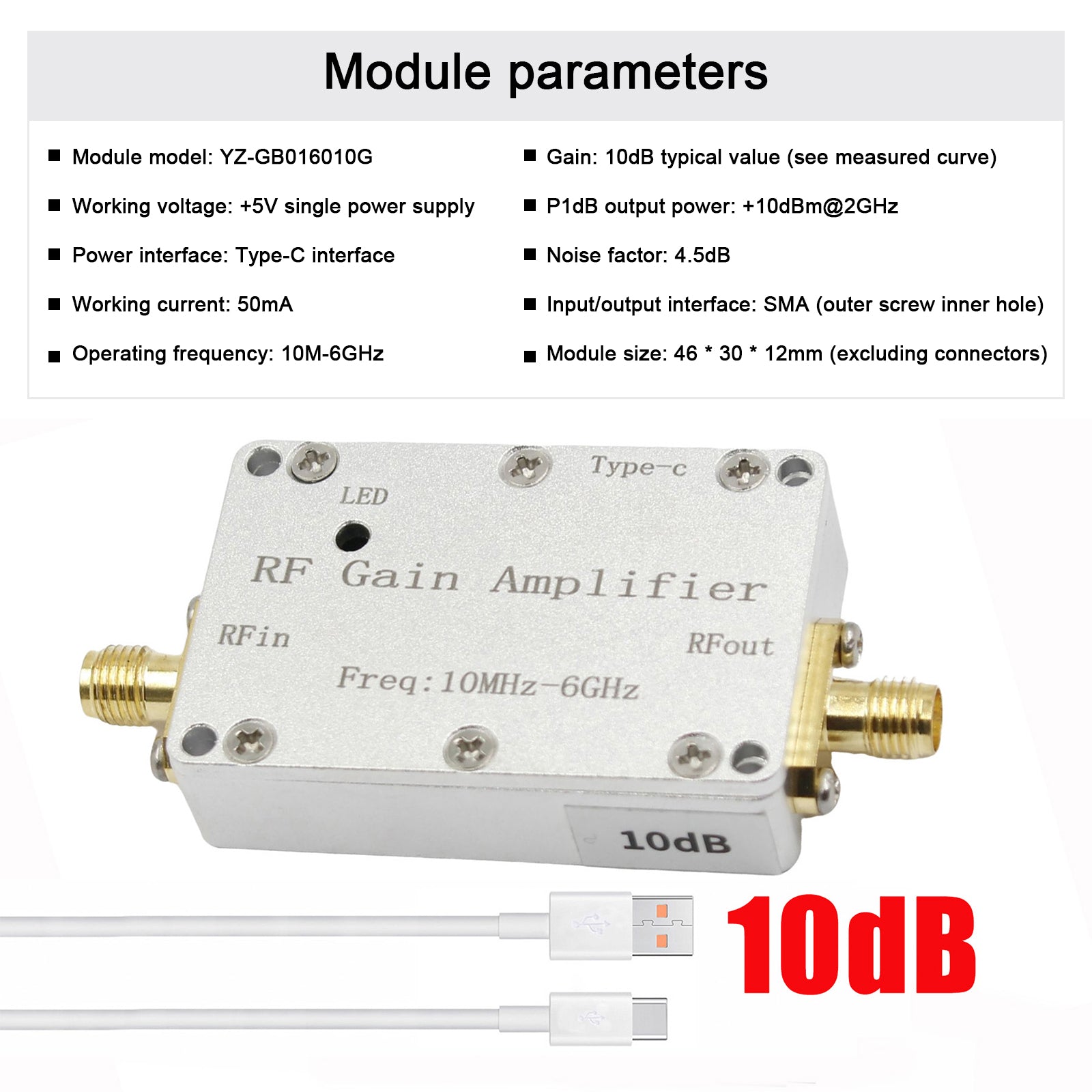

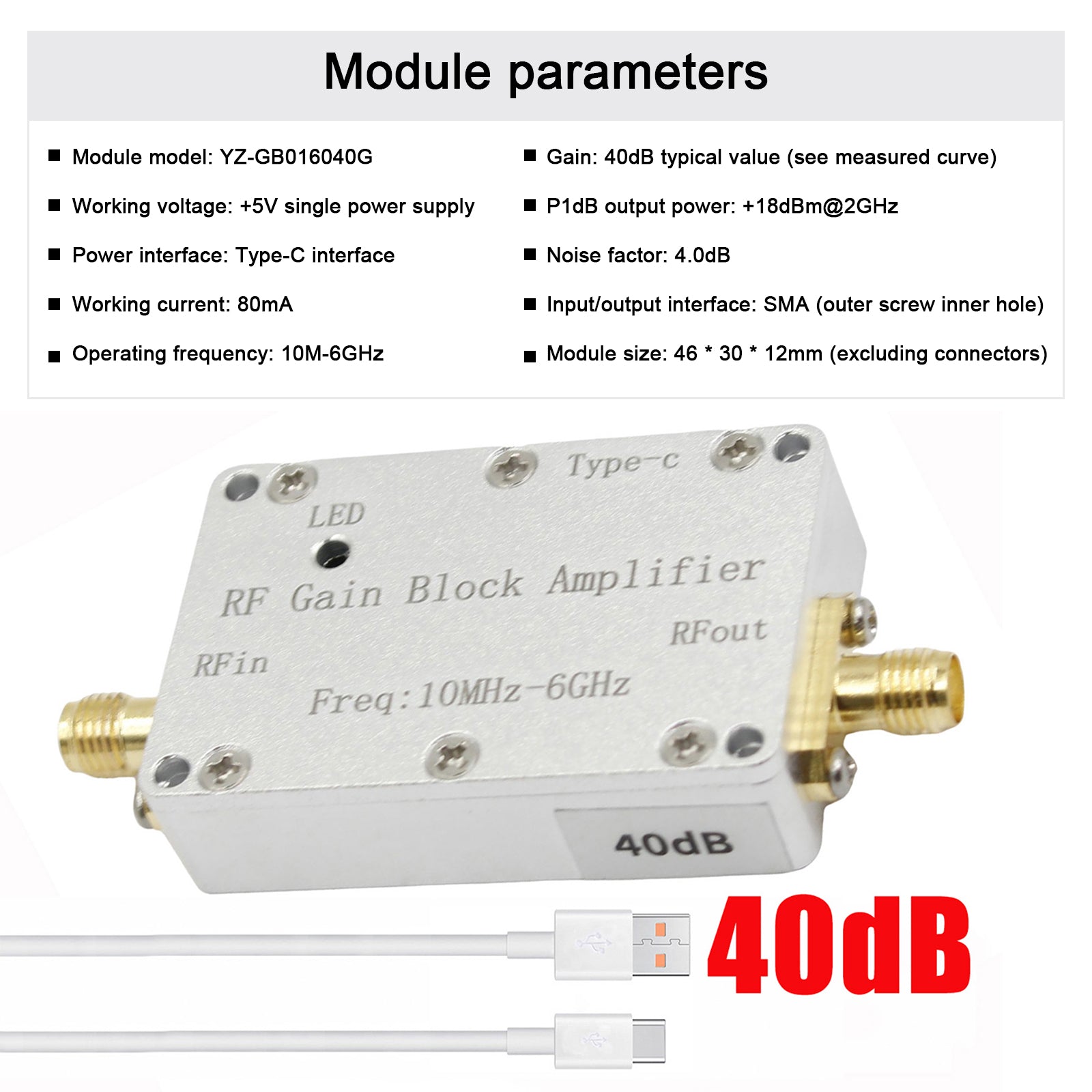

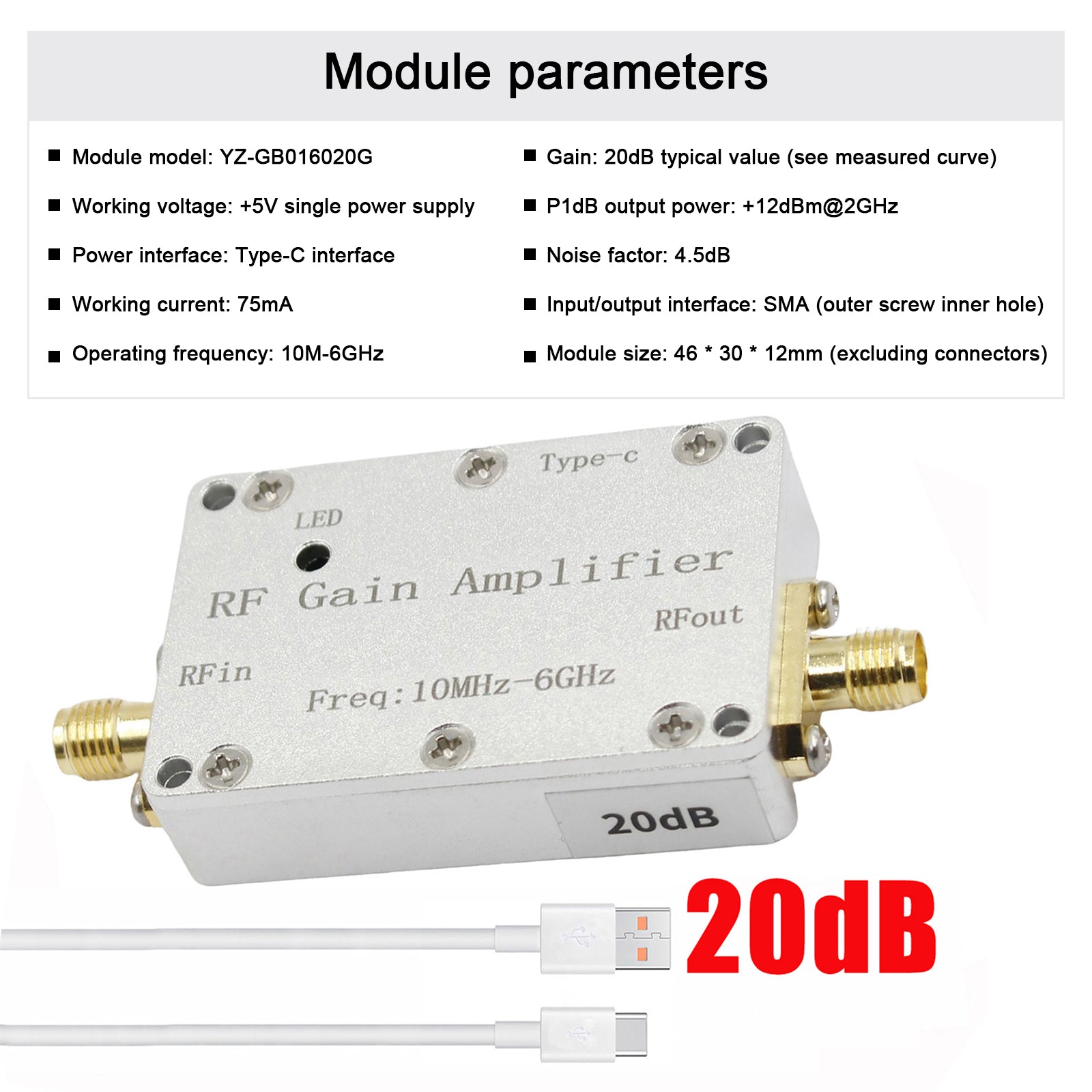

Spezifikation:
Betriebsspannung: +5 V Einzelstromversorgung;

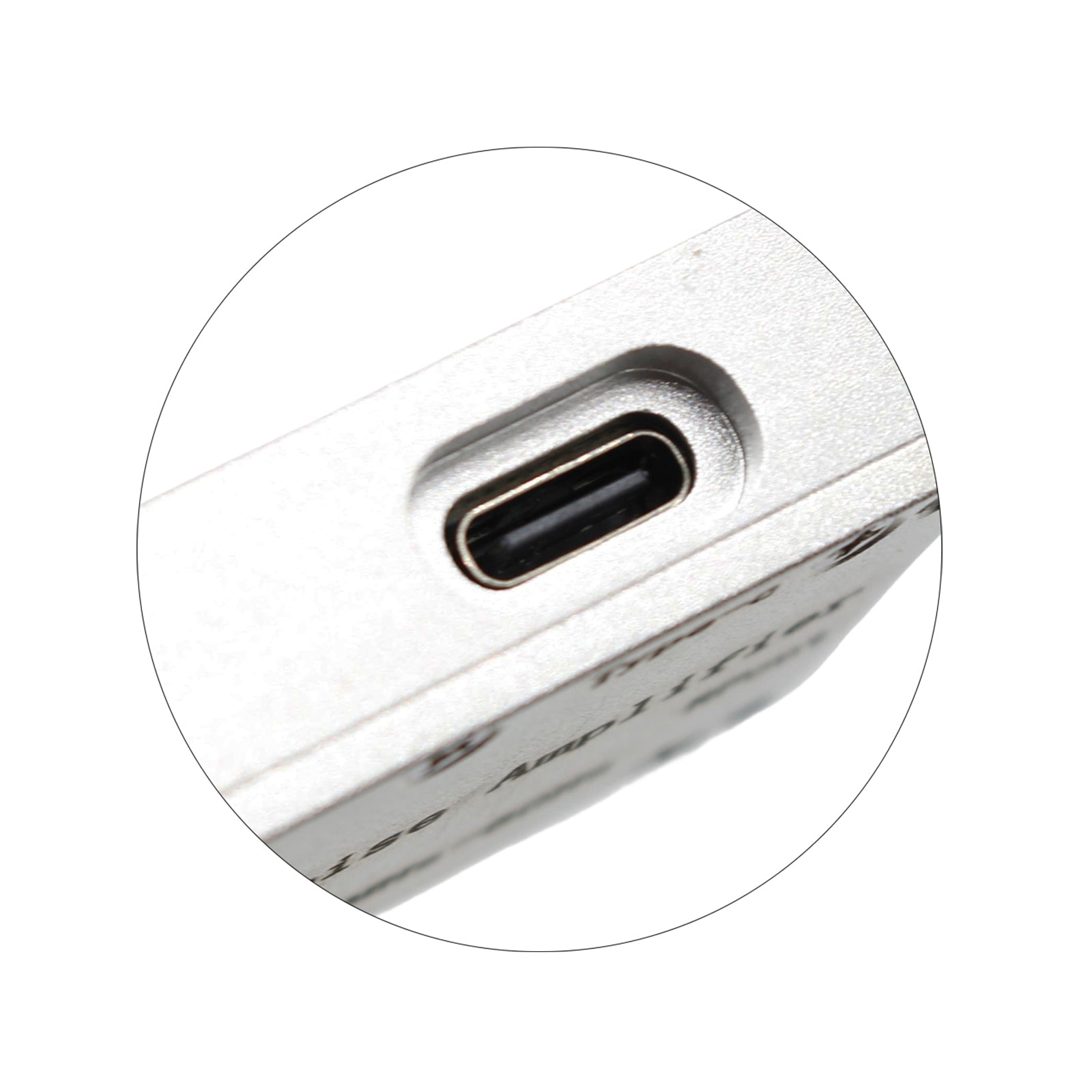

Stromschnittstelle: Typ-C-Schnittstelle;
Arbeitsstrom: 10 dB – 50 mA; 20 dB – 75 mA; 30 dB – 80 mA; 40 dB – 80 mA
Arbeitsfrequenz: 10M-6GHz;

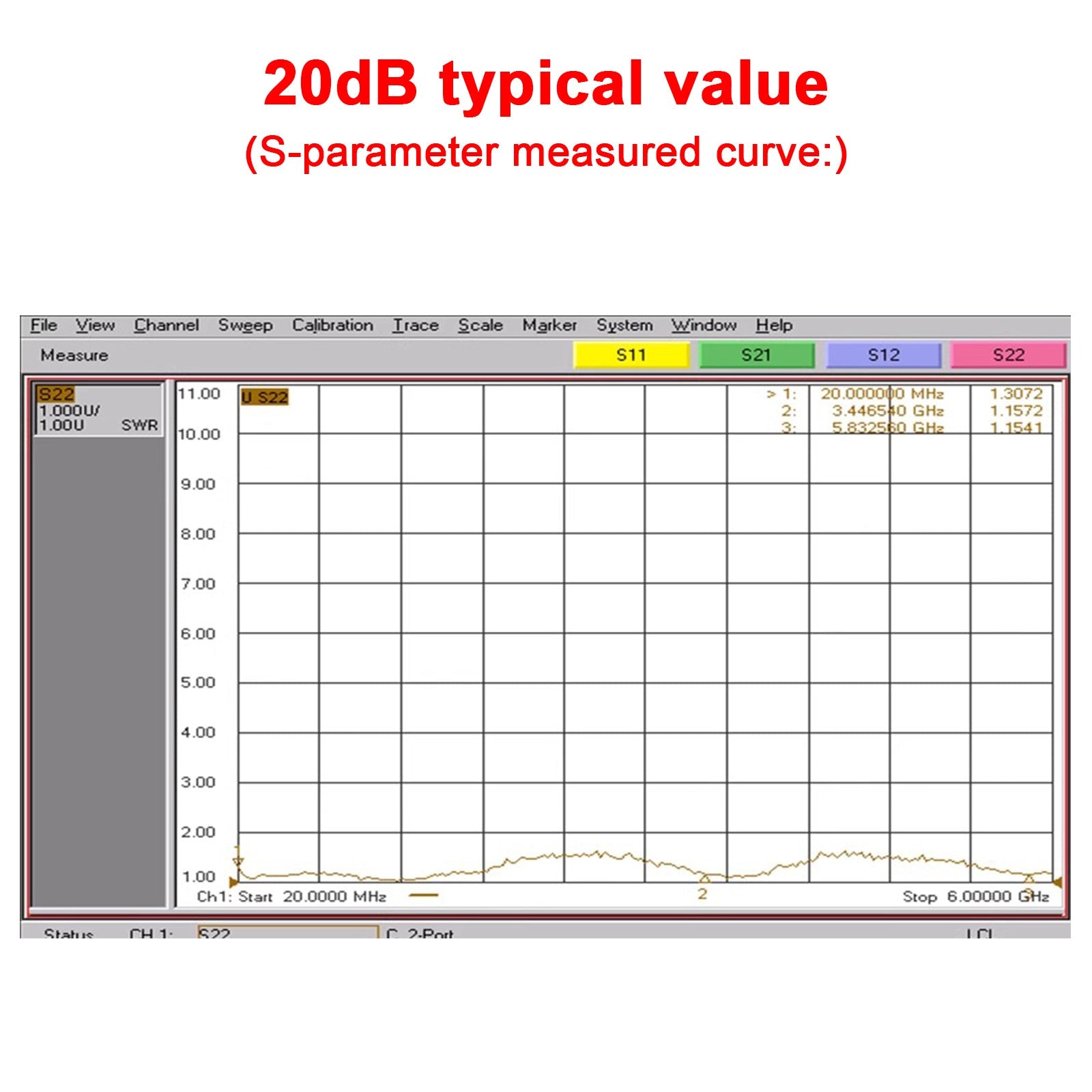

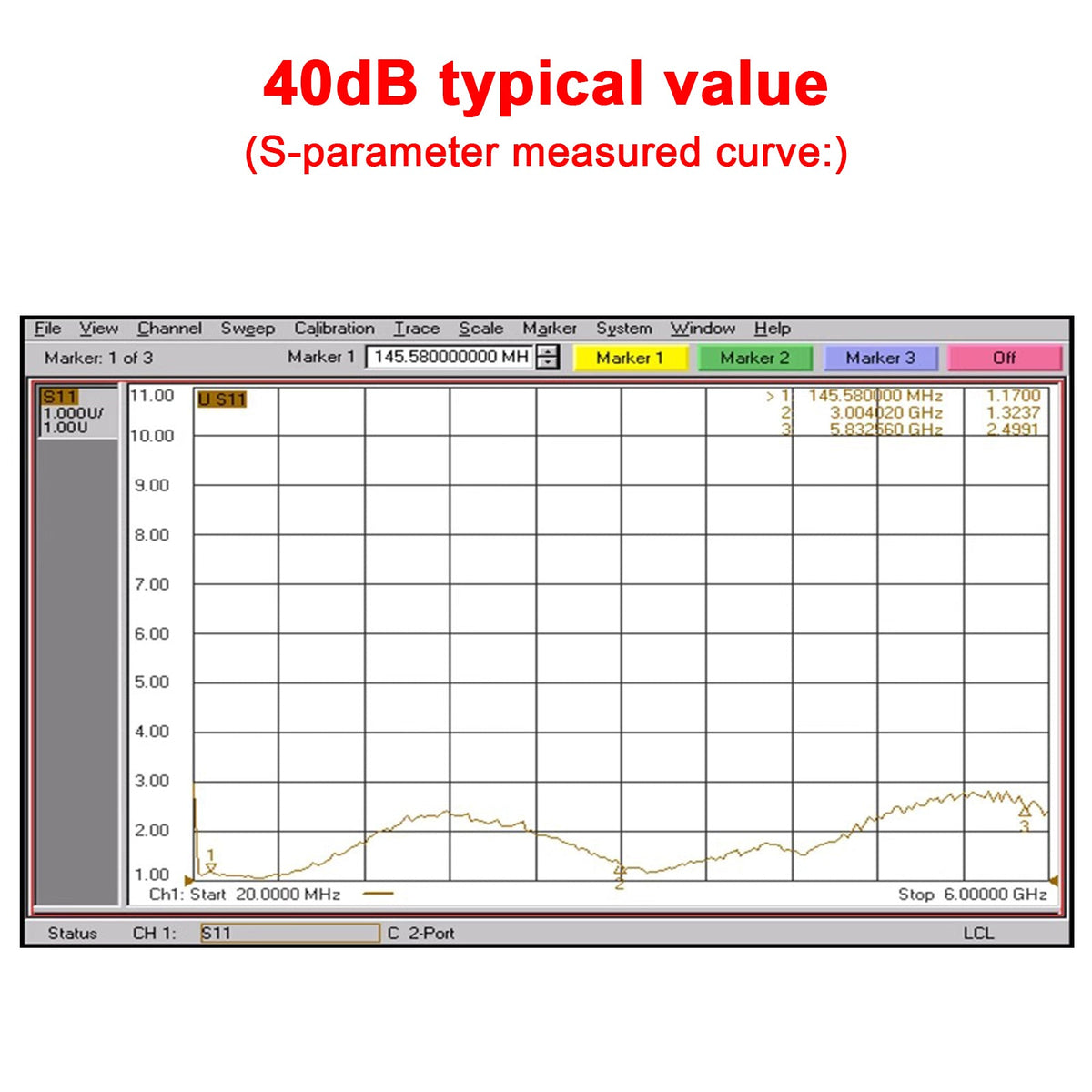

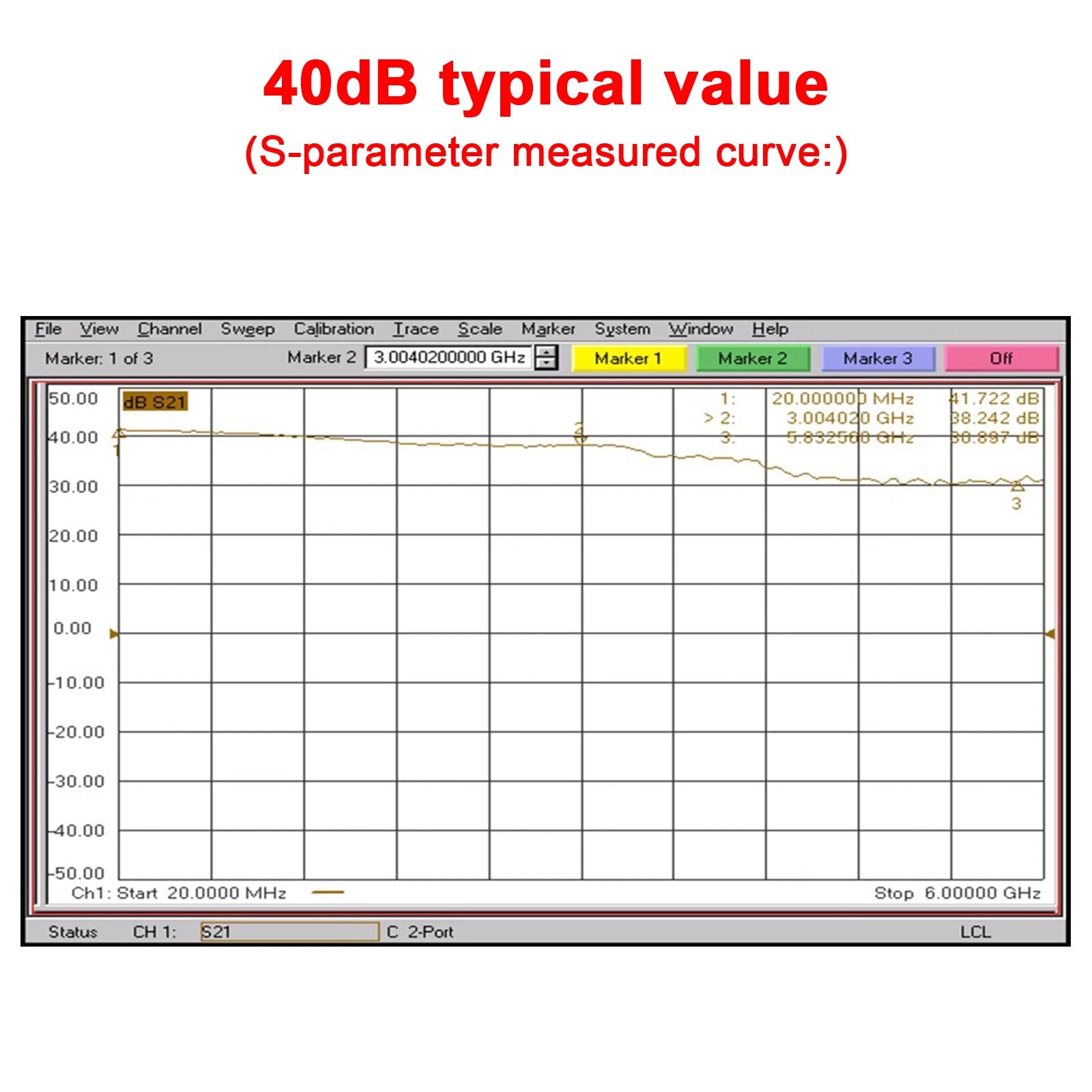

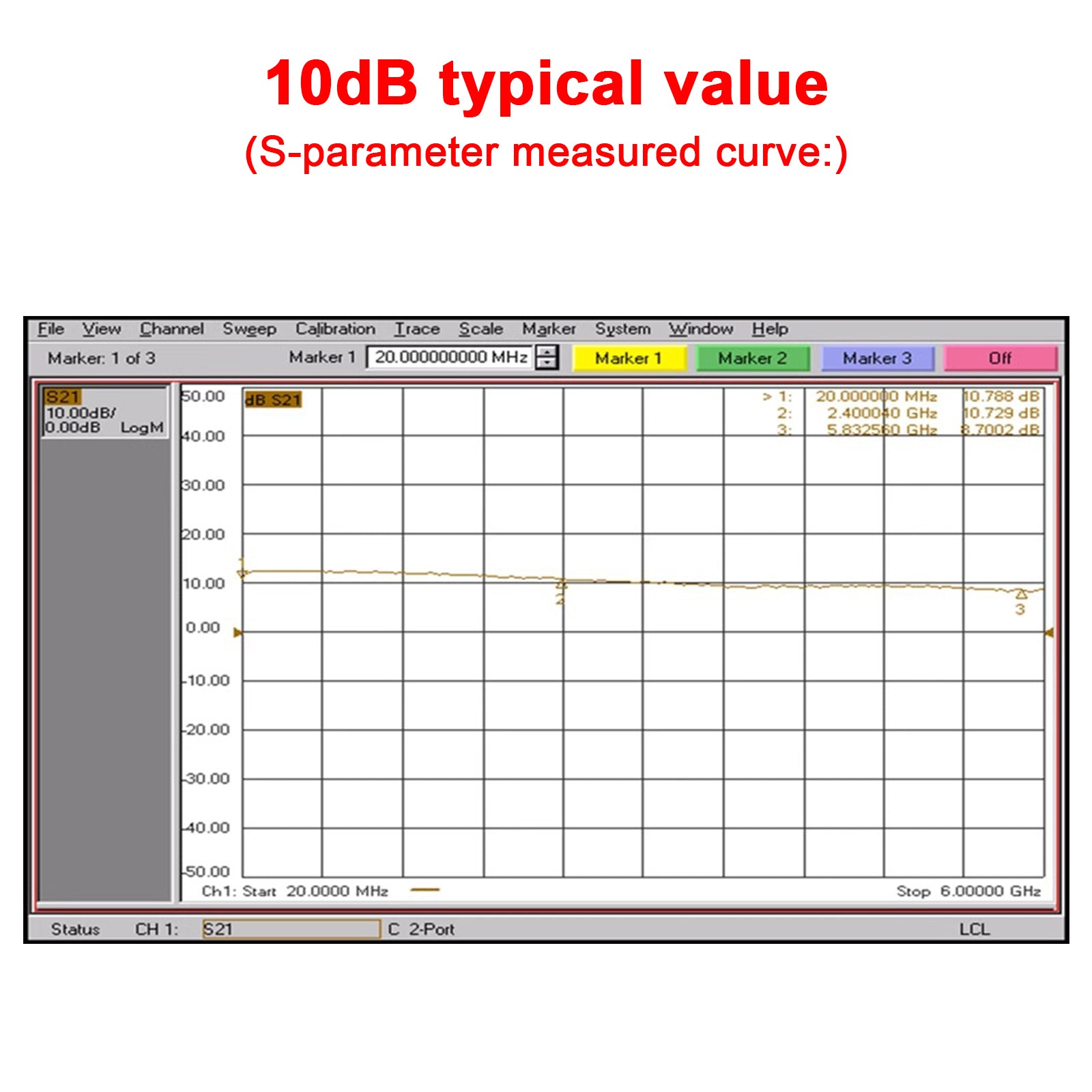

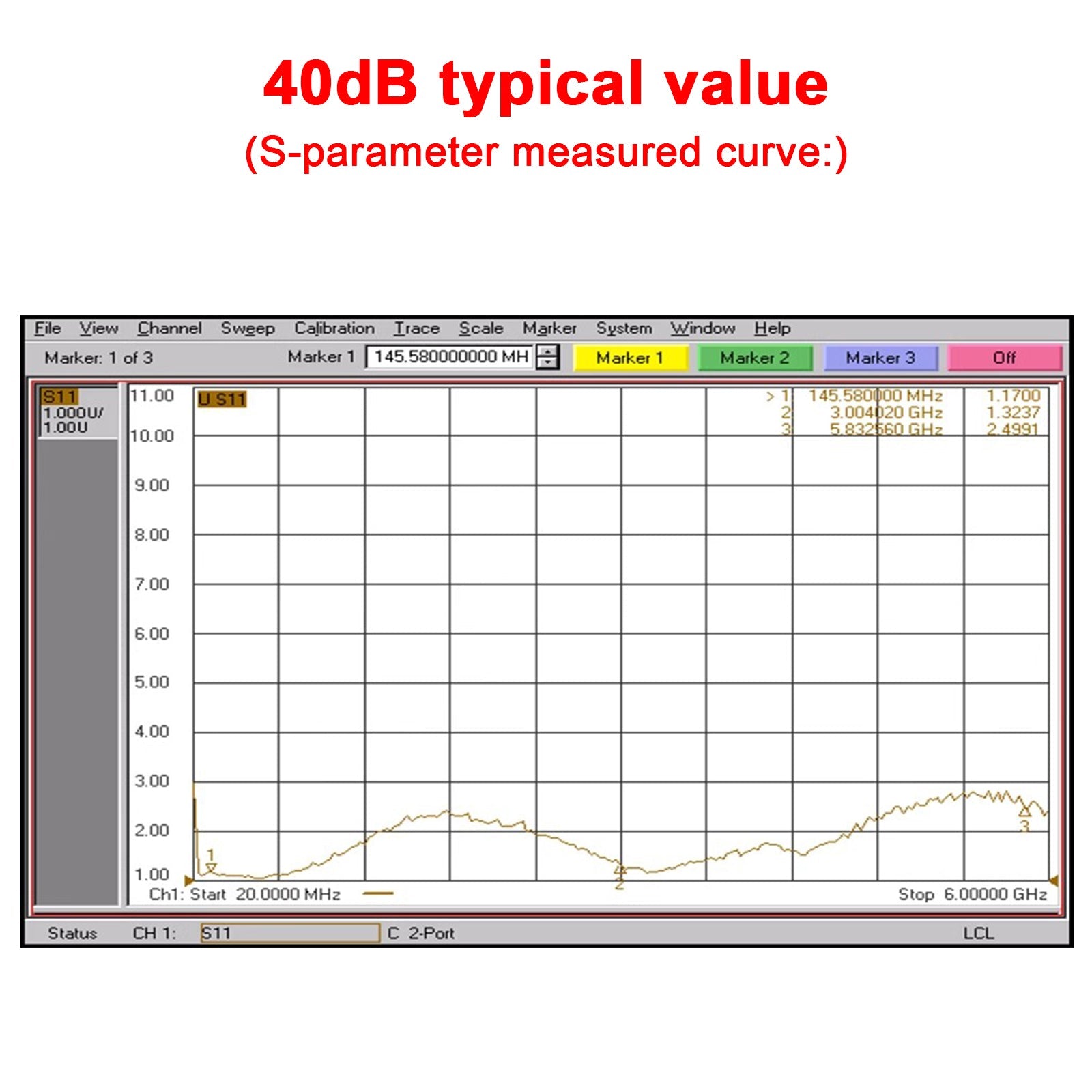

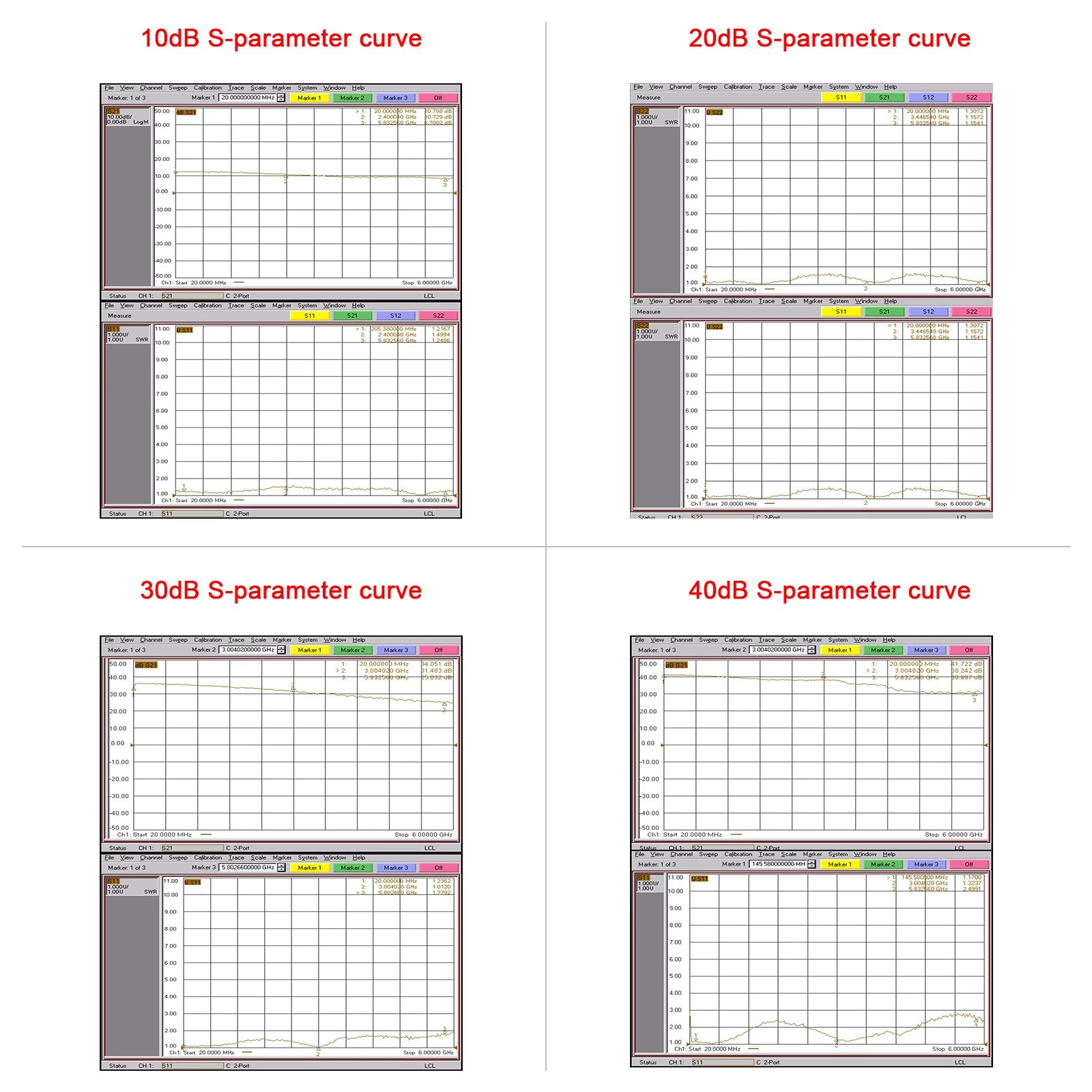

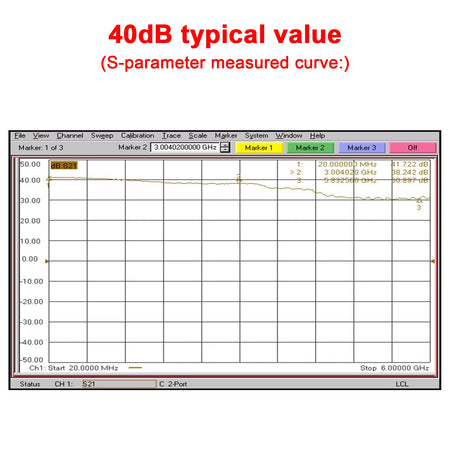

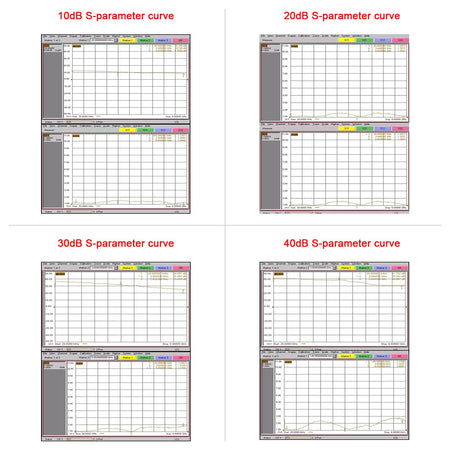

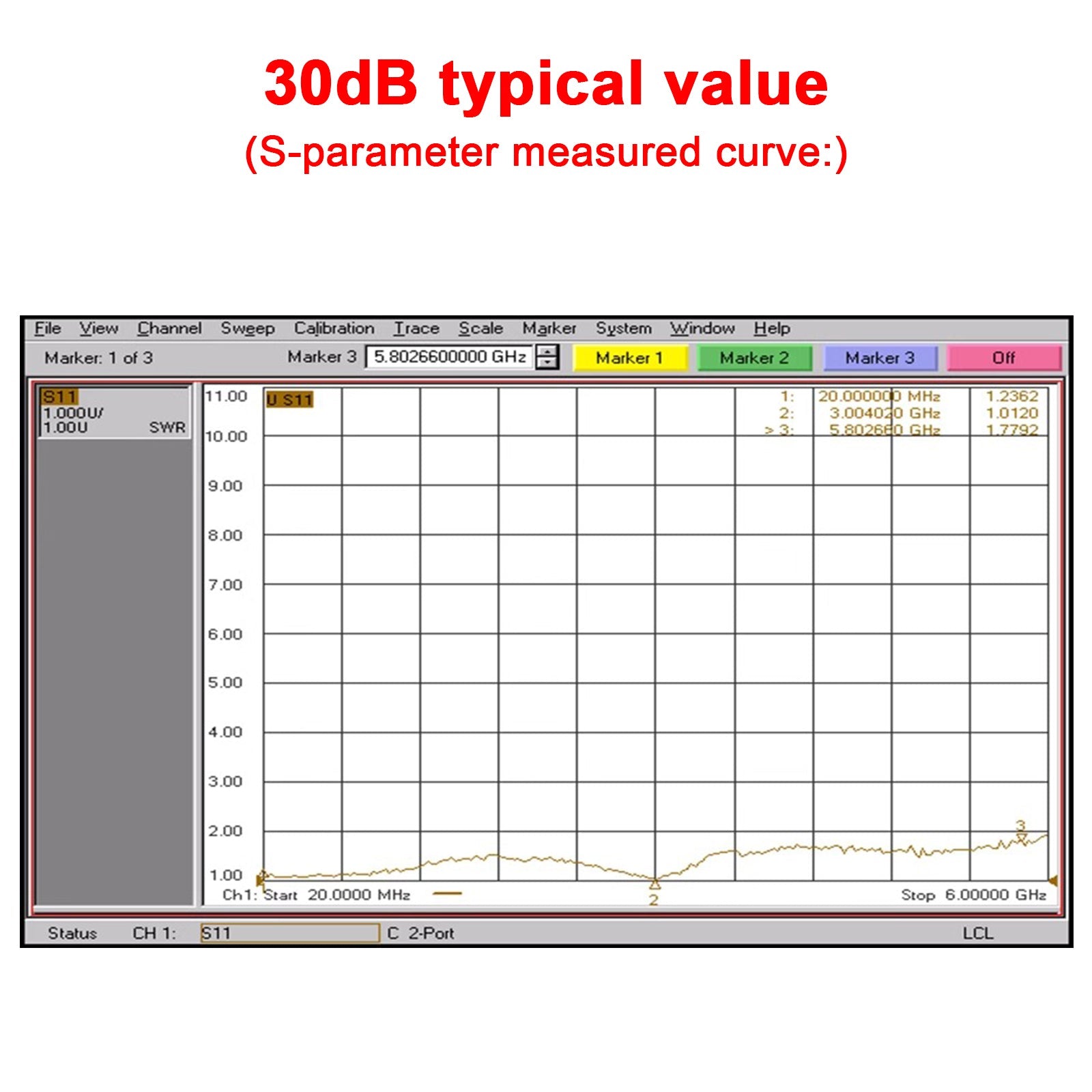

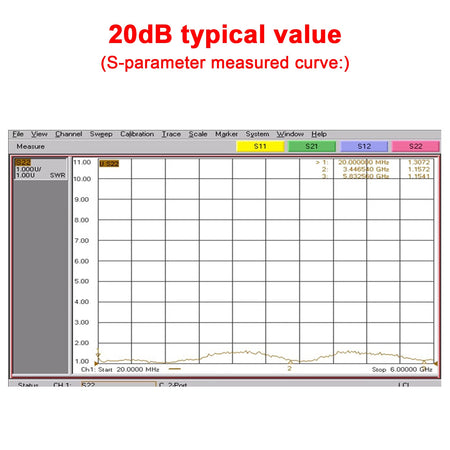

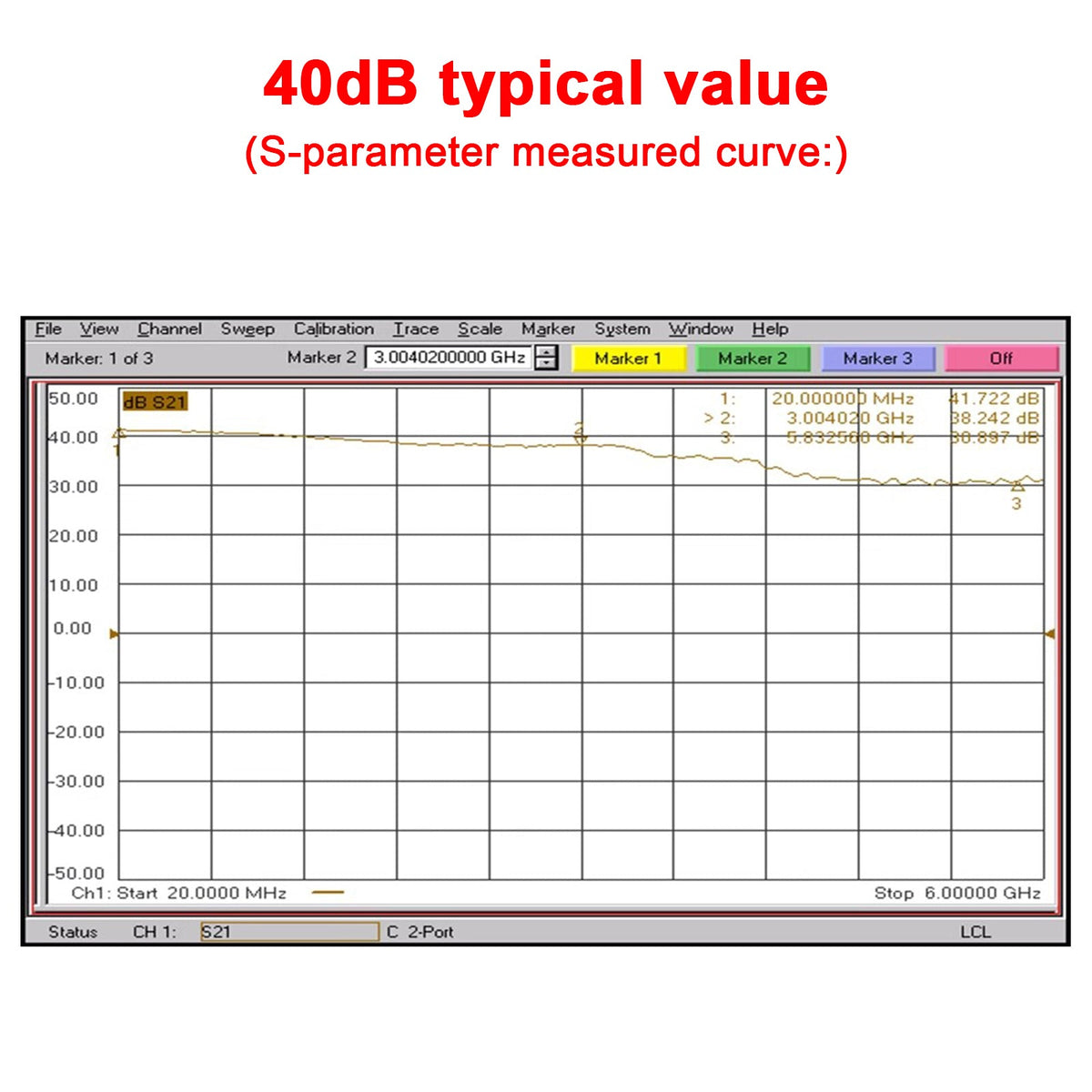

Verstärkung: 10DB-20DB-30DB-40DB (siehe Messkurve für verschiedene Frequenzen);
P1dB-Ausgangsleistung: +10 dBm bei 2 GHz; +12 dBm bei 2 GHz; +18 dBm bei 2 GHz; +18 dBm bei 2 GHz;
Geräuschkoeffizient: 4,5 dB;

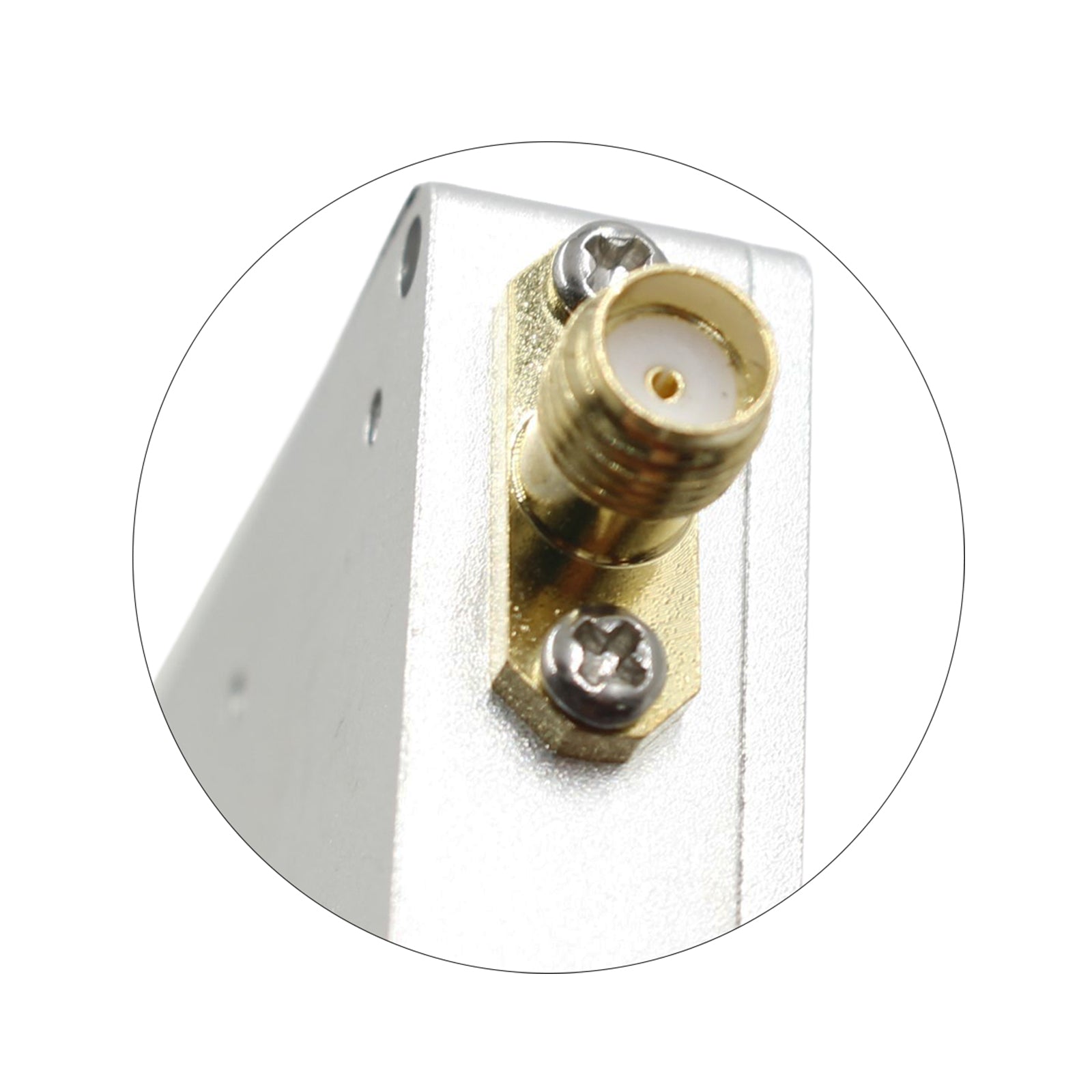

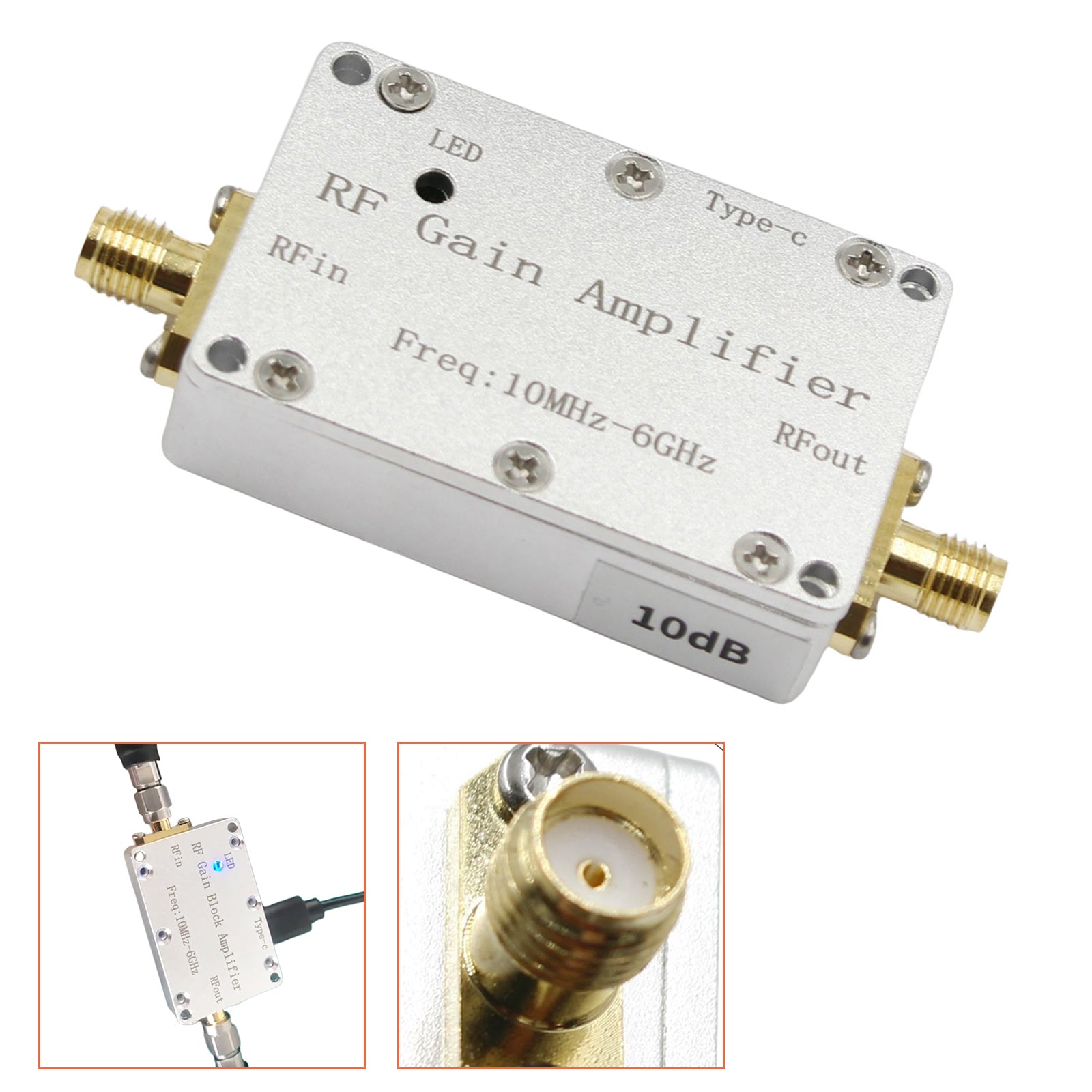

Eingangs- und Ausgangsschnittstelle: SMA (externe Schraube, inneres Loch);

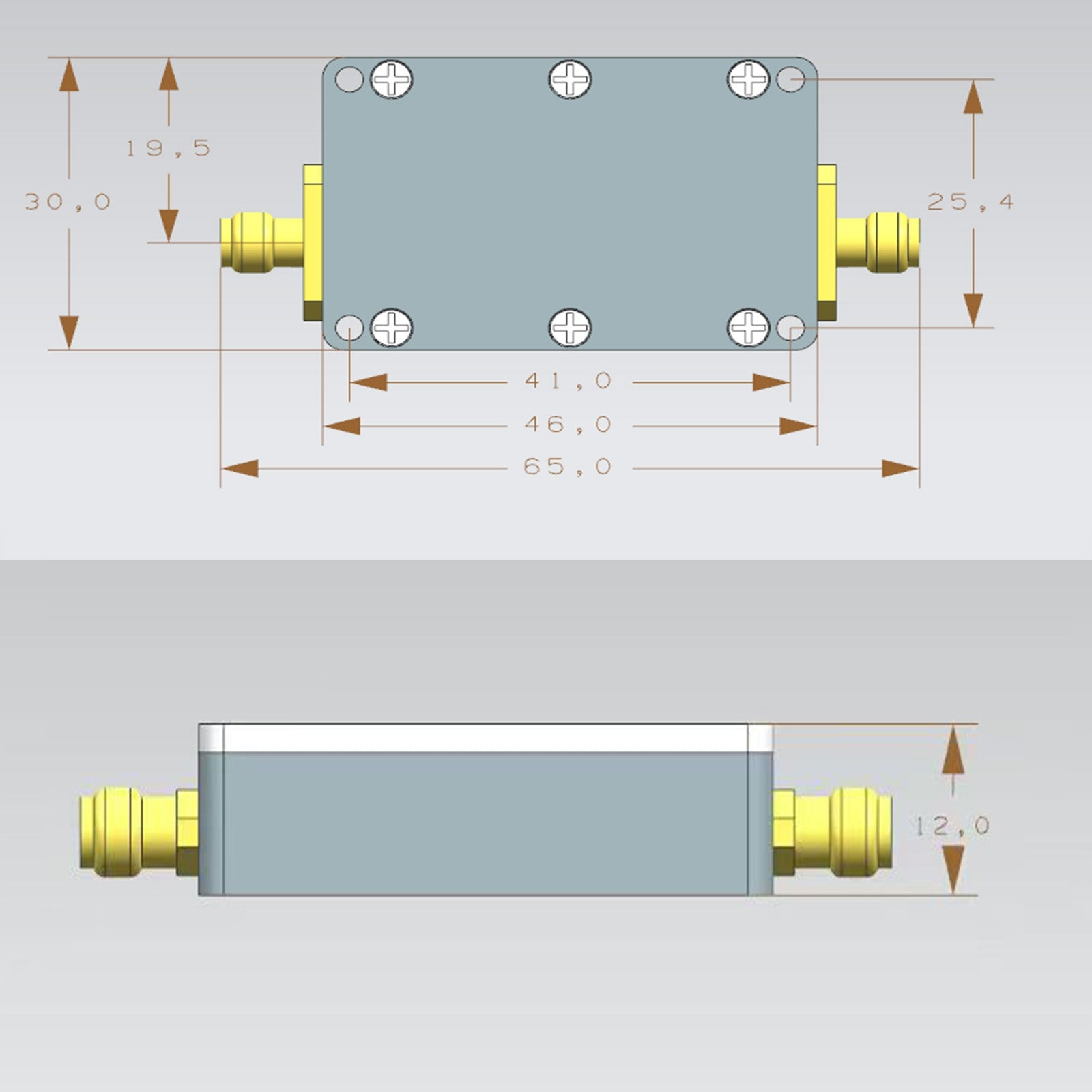

Modulgröße: 46 x 30 x 12 mm (ohne Stecker);
Modulgewicht: 35 g;
Gewicht: 60 g (einschließlich Host + TYPE-C-Kabel);
Strom: <100 mA;
Eingangs-Ausgangsimpedanz: 50 Ohm

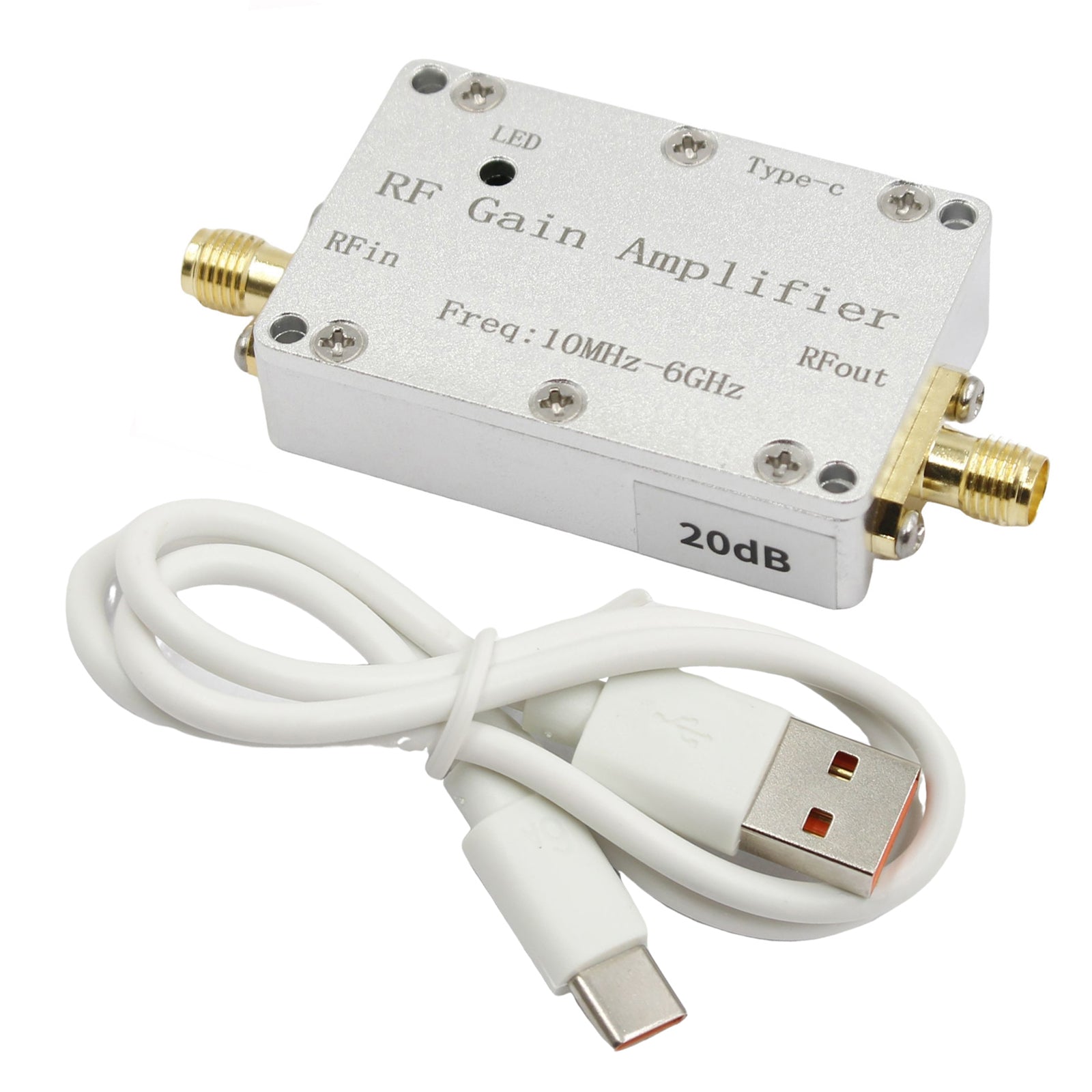

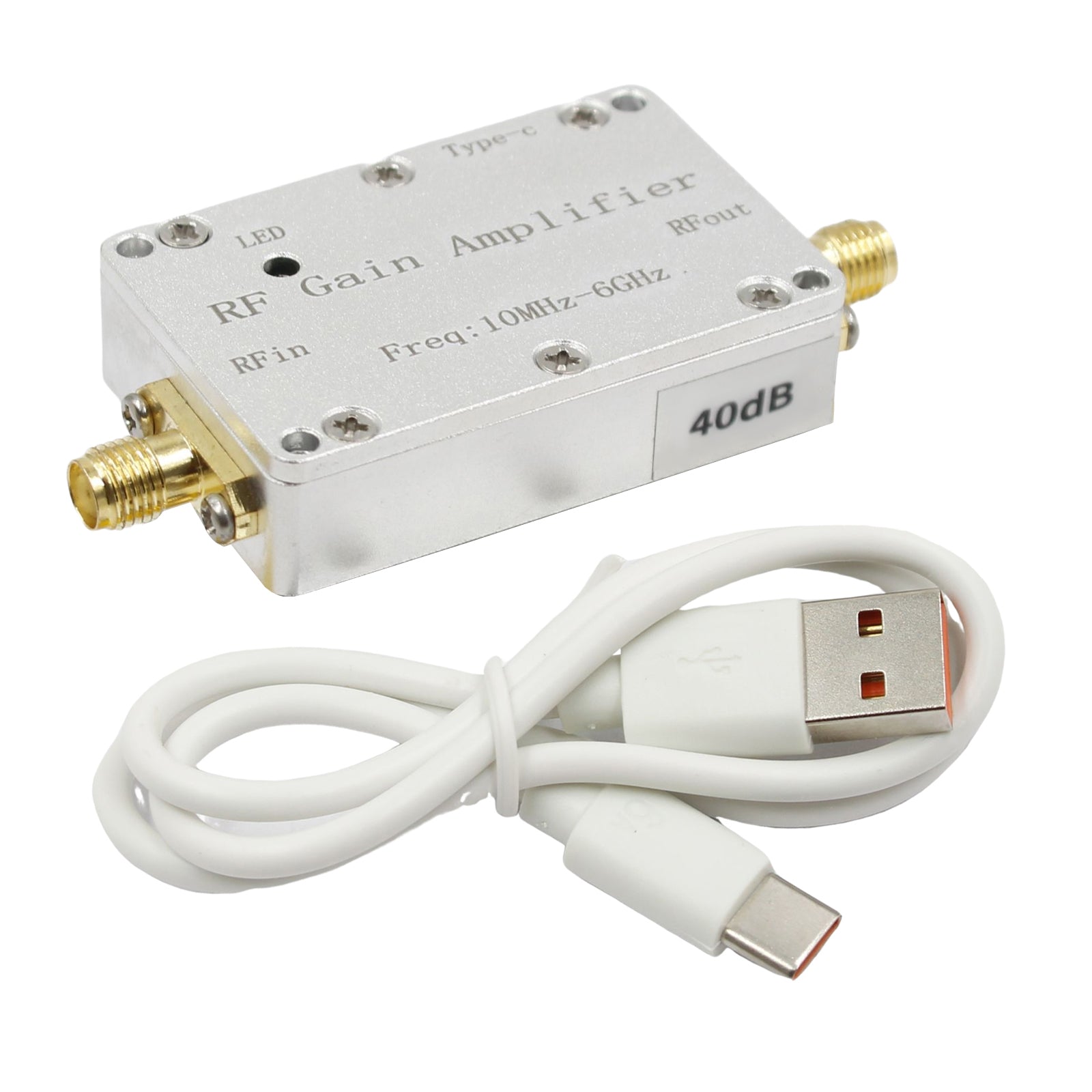

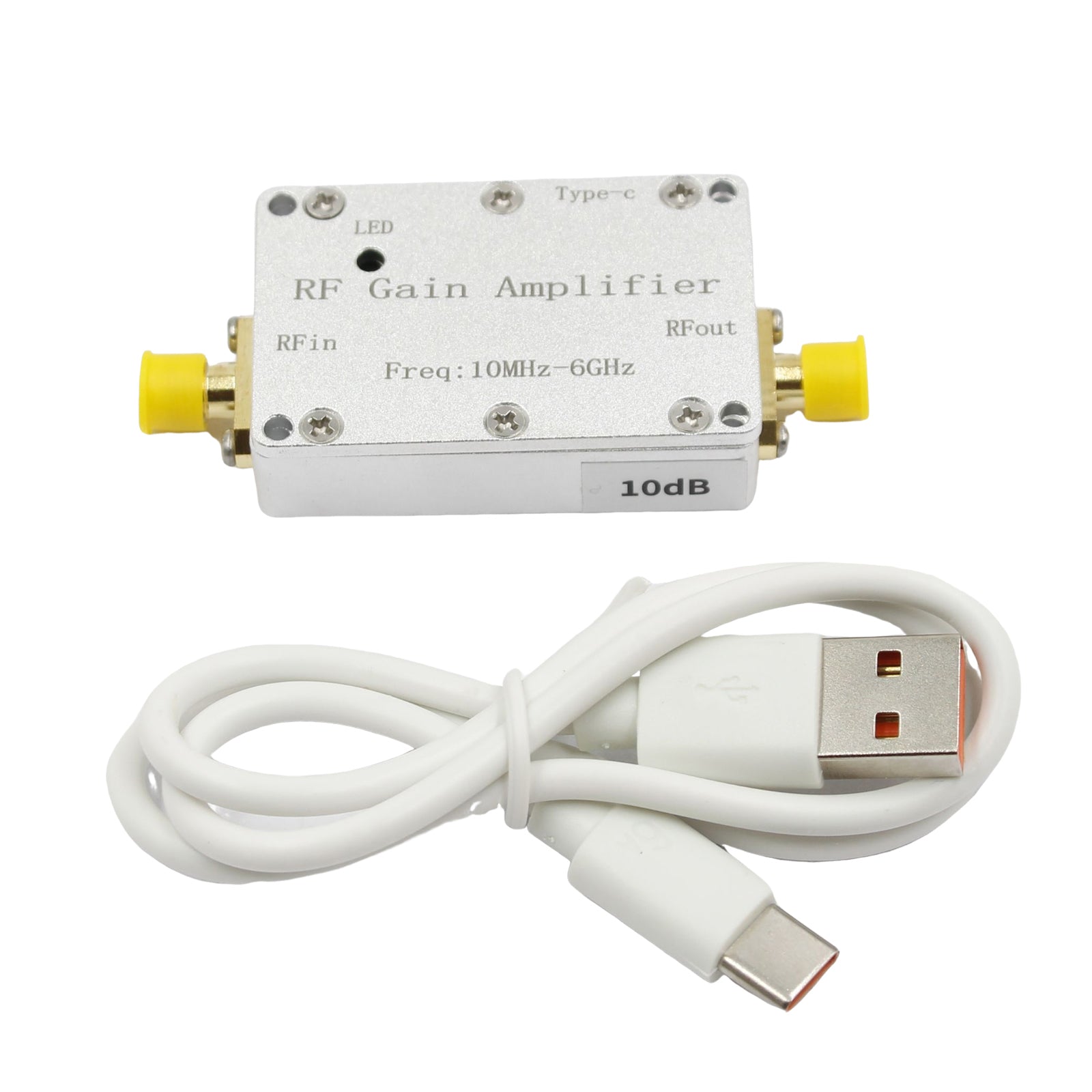

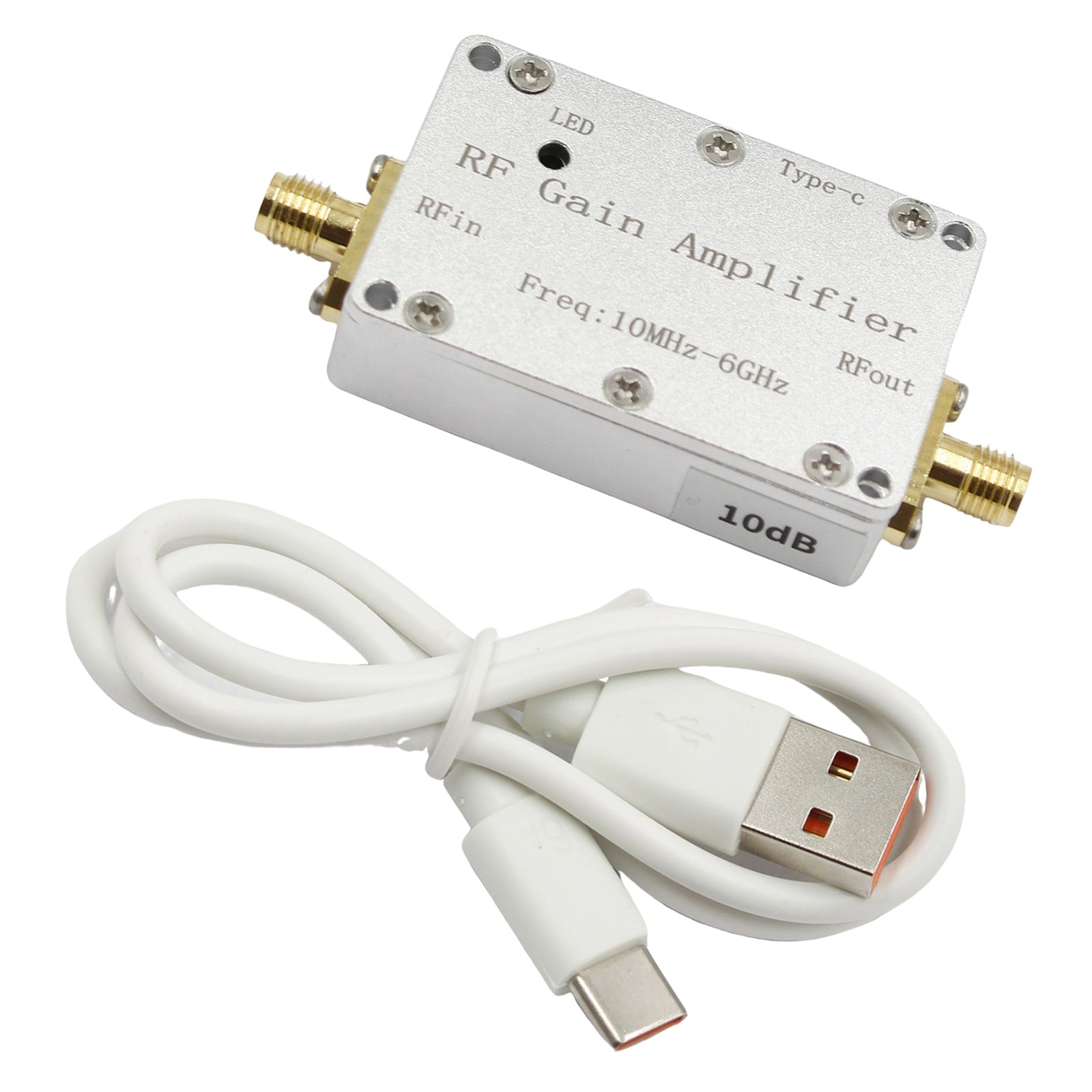

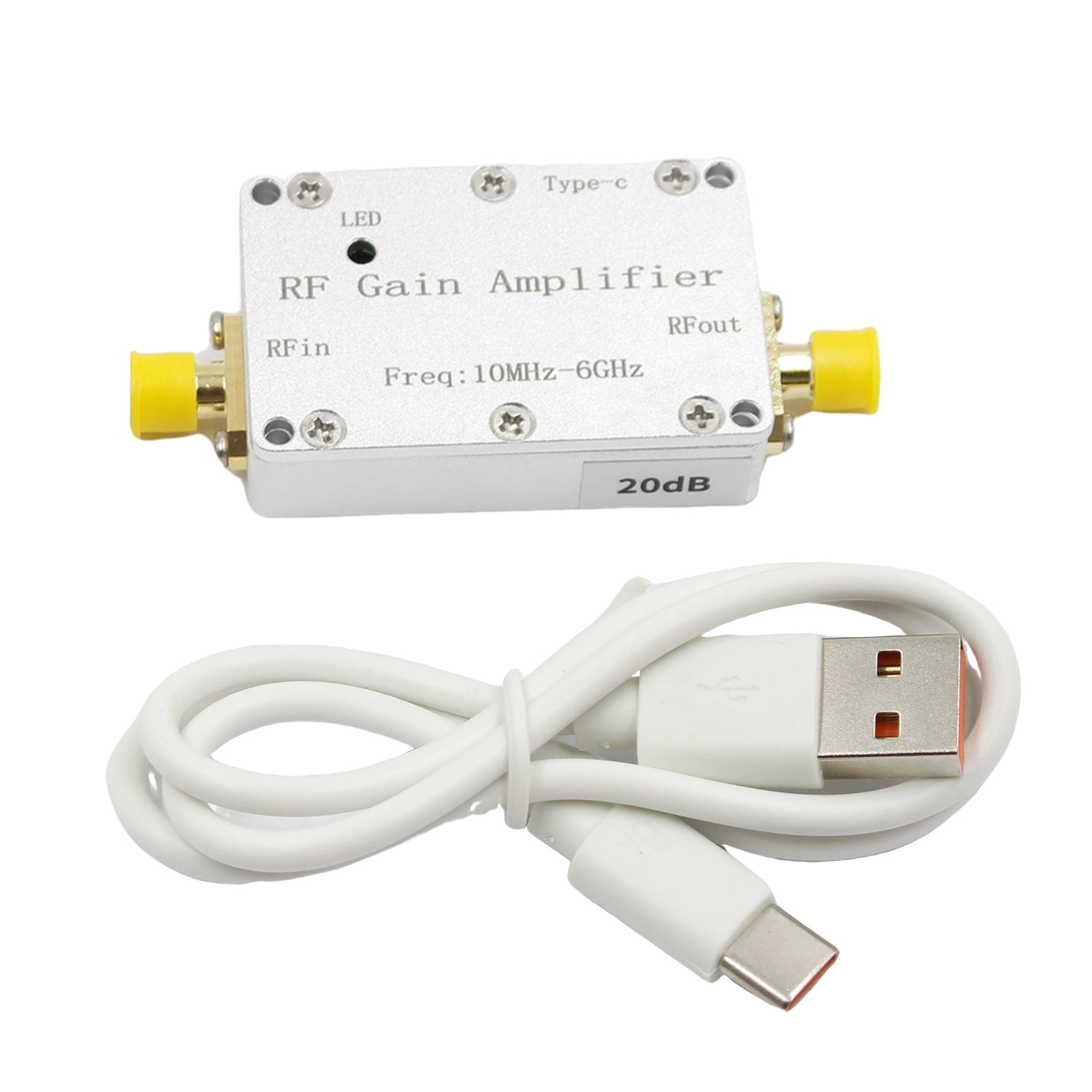

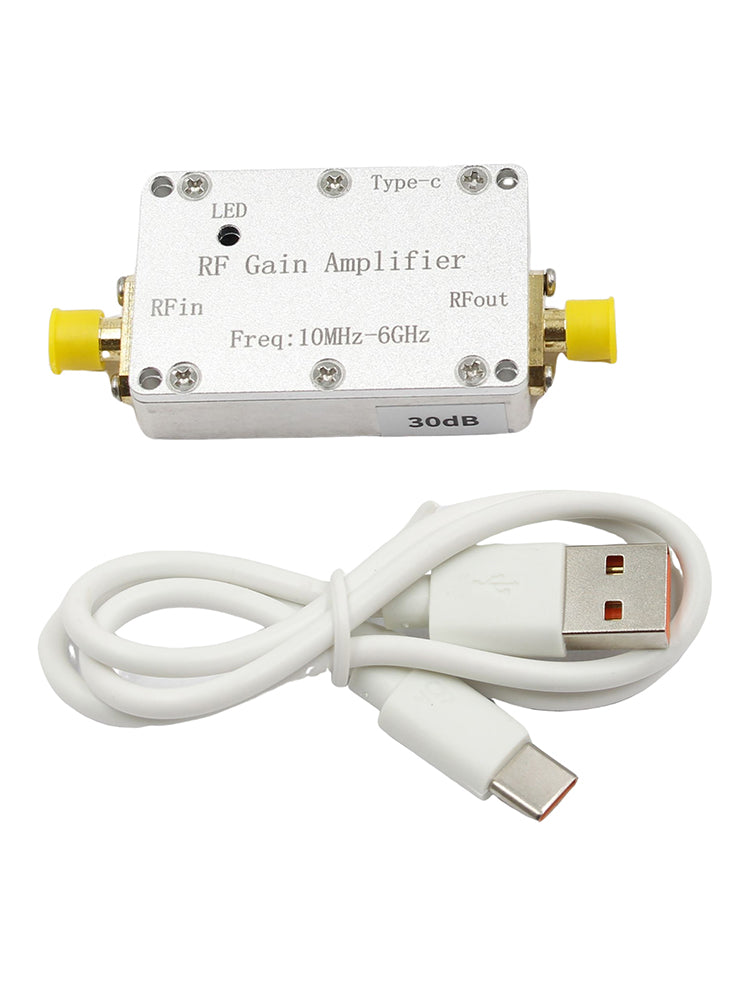

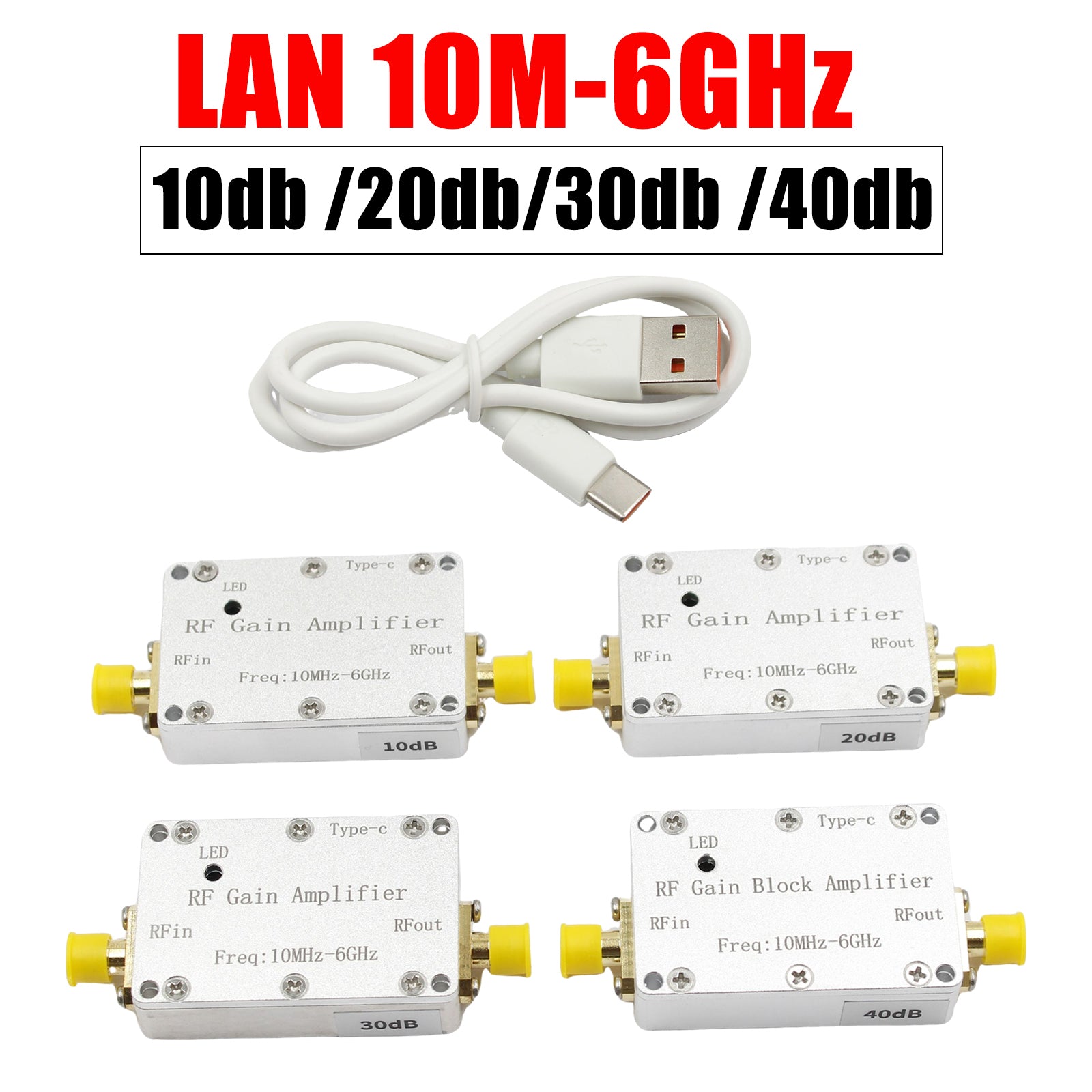

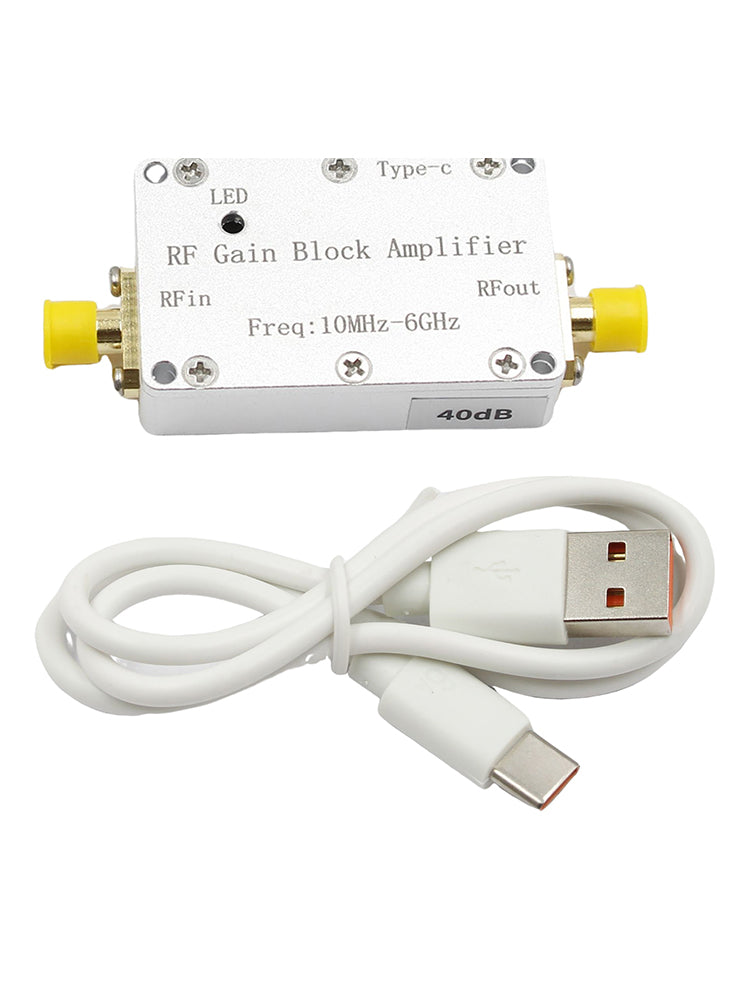

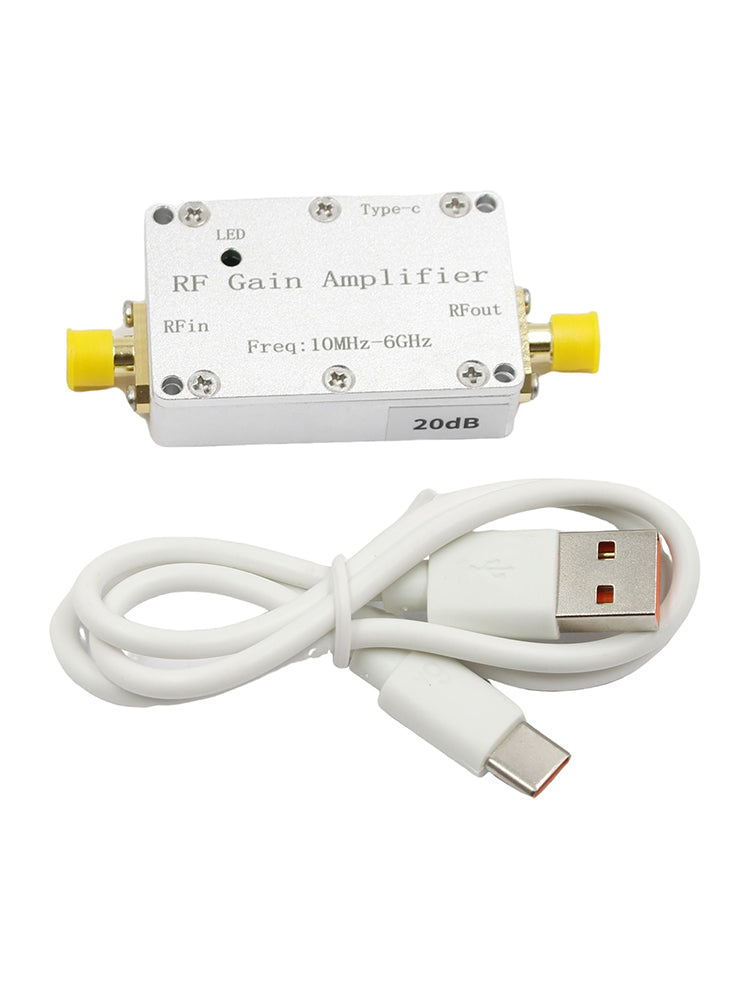

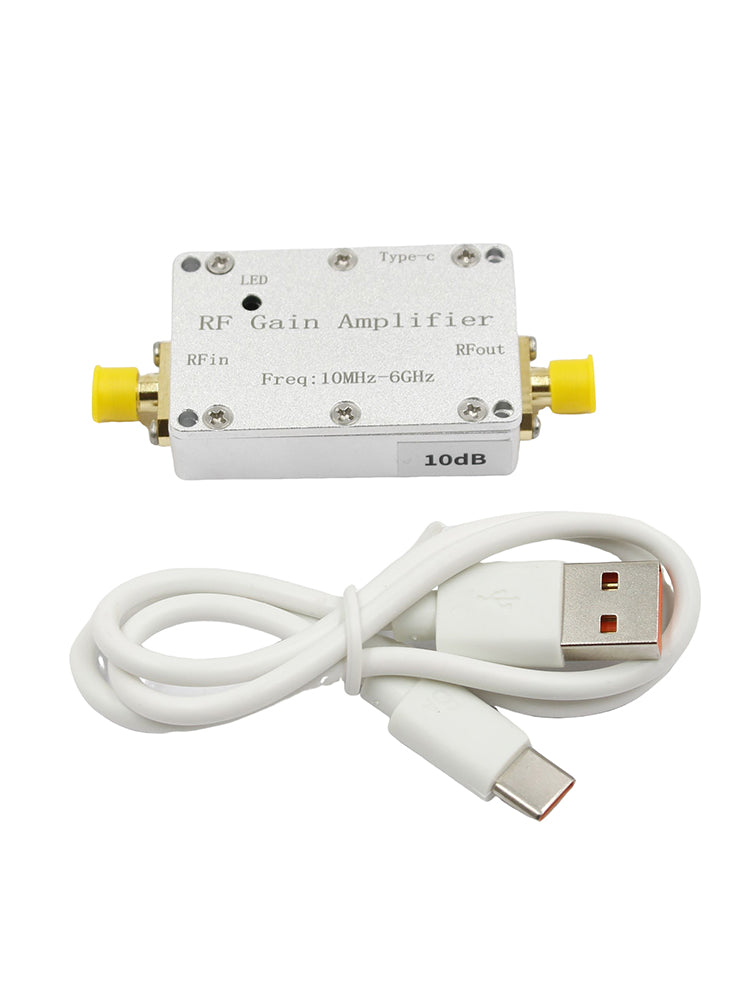

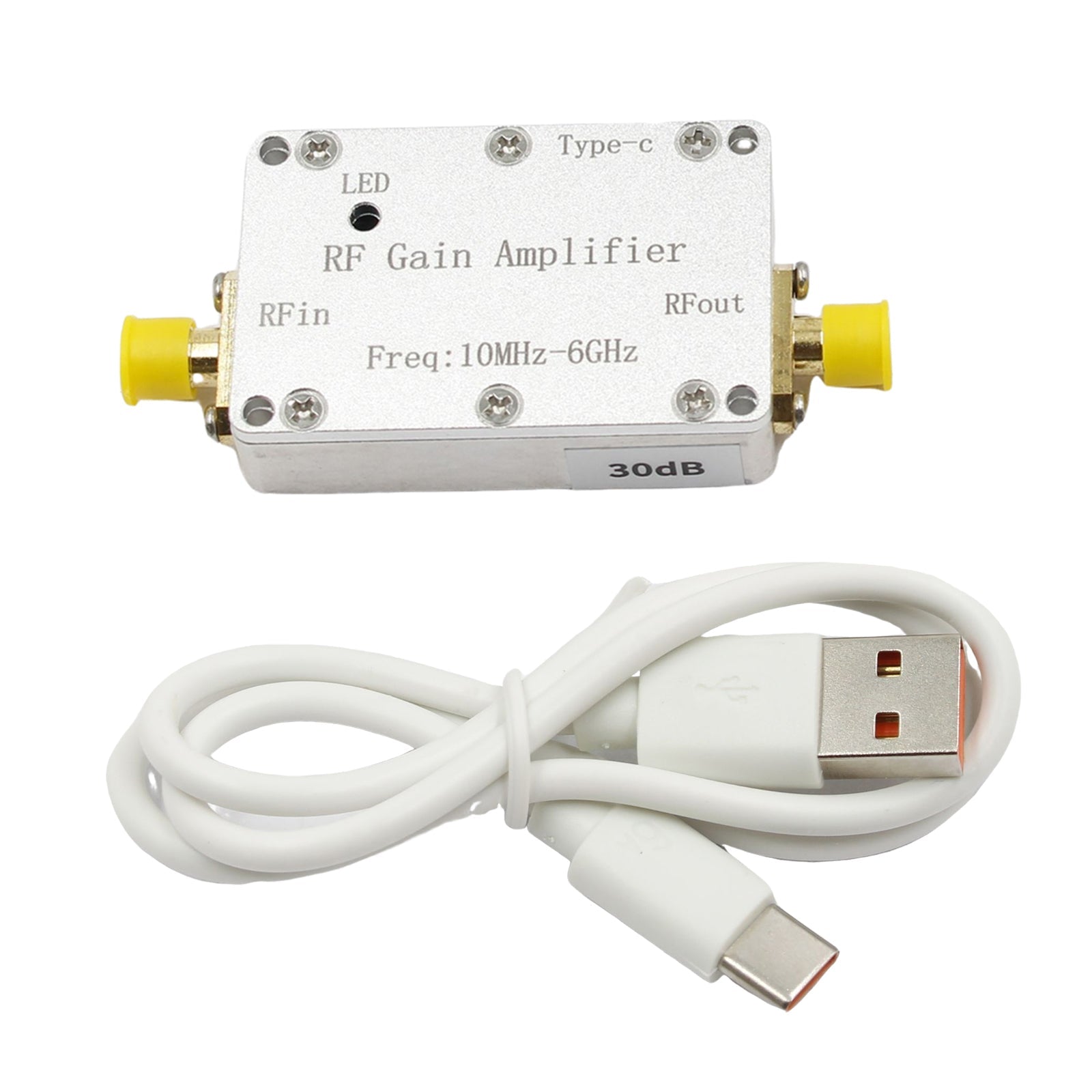

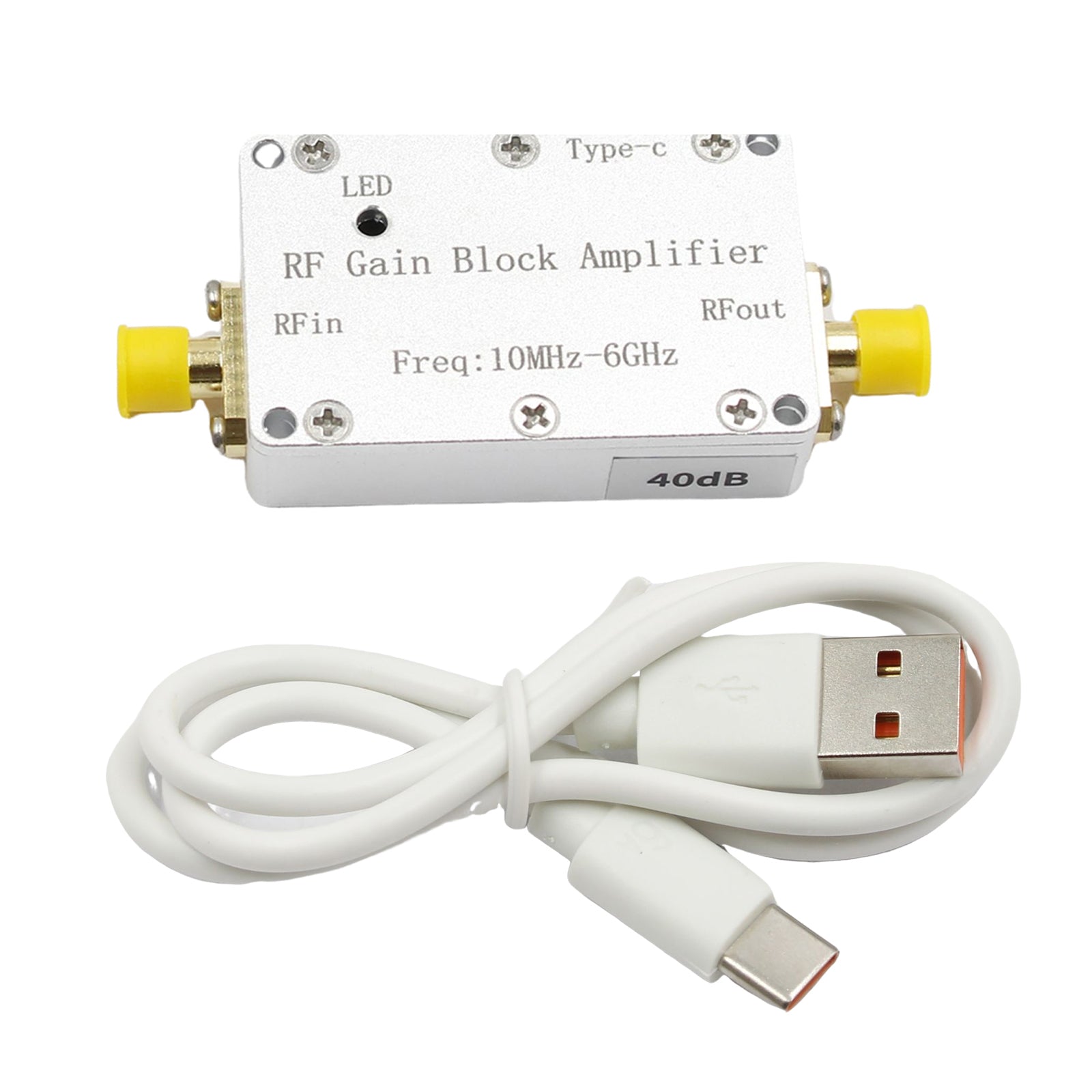

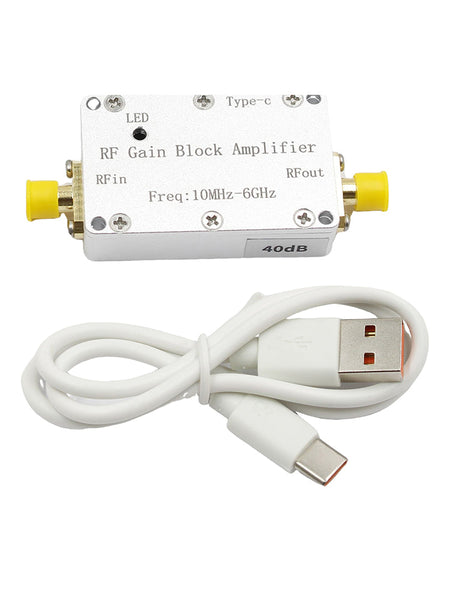

Lieferinhalt:
1 x Verstärkermodul
1 x Typ-C-Kabel
